Construir un oscilador de onda cuadrada - parte 1 de sintetizadores modulares DIY (3 / 7 paso)

Paso 3: Proyecto recinto perforaciones

A continuación, tomamos la caja ahora marcada a una tienda que tiene una prensa del taladro. Antes de hacer realidad cualquier golpes permanentes, es necesario determinar qué tamaño de estos orificios deben ser. Para ello, utilizamos el índice de broca de taladro.

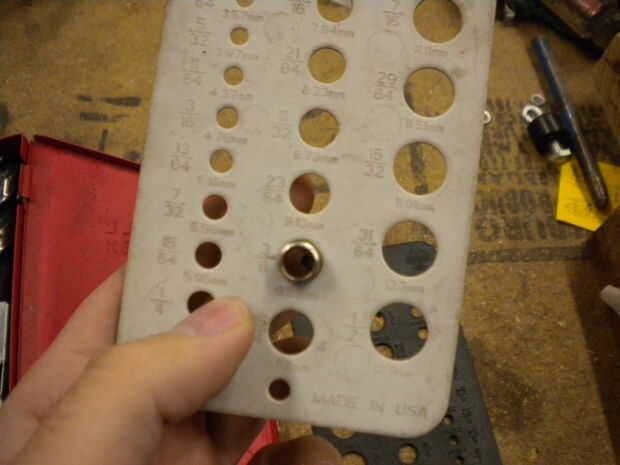

Para determinar el tamaño correcto, tomar la pieza que es taladrar el agujero para y tira de él de todas las tuercas y las arandelas, así que el hilo es en el exterior. Tomar la pieza y encontrar el índice de broca de taladro que cabe perfectamente en el orificio. Asegúrese de que es un ajuste ceñido, (pero no forzado). Una vez que averiguar qué tamaño de broca a utilizar, escriba el tamaño y su correspondiente componente. Repita este proceso para todos los componentes que se montarán en el recinto, que incluye el 1/4 audio y 9v jacks, el LED y dos potenciómetros.

Encontrar que todo el diferente tamaño taladro pedacitos que necesitará y dirígete a la prensa del taladro. Orden de perforación no importa, así que comienzo con lo que agujero te gustaría.

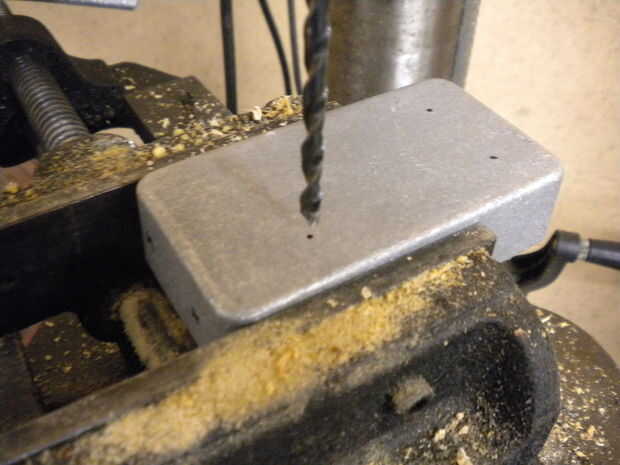

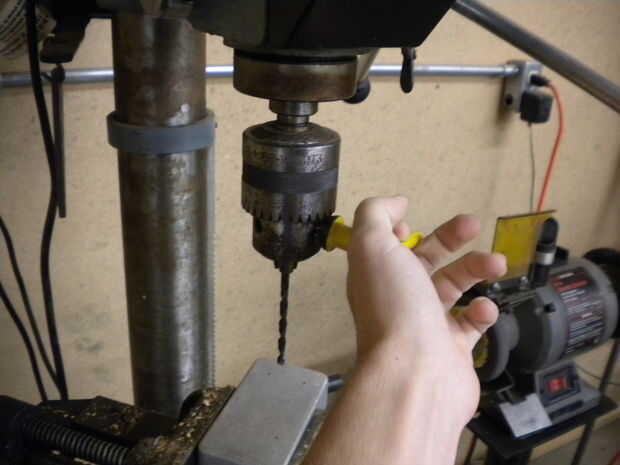

Comenzar bien drásticas del recinto en el vicio de la prensa del taladro, como se muestra a continuación. A continuación, coloque el tamaño deseado de la broca en "chuck" (el sostenedor del pedacito de taladro) y apriete hacia abajo con la llave de mandril como se muestra. Apagada, baje la broca y ajustar la ubicación de la caja para que la broca se perfore a través de sus marcas. Después de esto, colóquese las gafas de seguridad, encender el taladro, inferior y taladro! Repita para todas las marcas hasta que tenga un orificio para los dos potenciómetros, jacks y el LED.

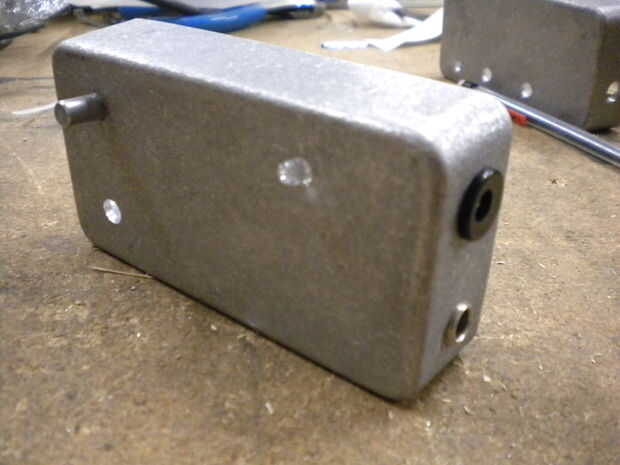

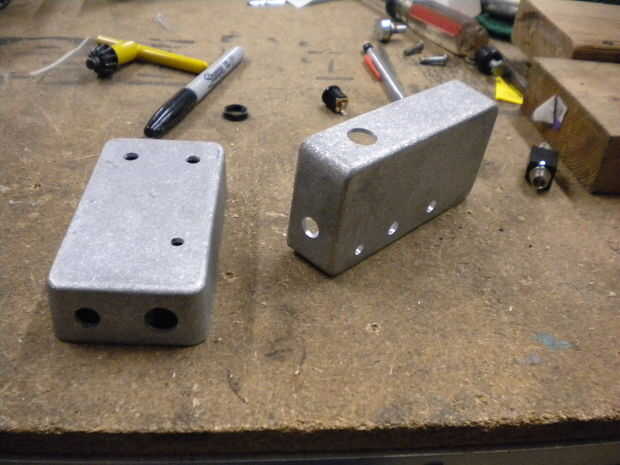

Después de tener un gabinete con todos los orificios perforados, como se muestra a continuación, prueba de todos los tamaños colocando todas las piezas en sus lugares respectivos.
