Construir un oscilador de onda cuadrada - parte 1 de sintetizadores modulares DIY (1 / 7 paso)

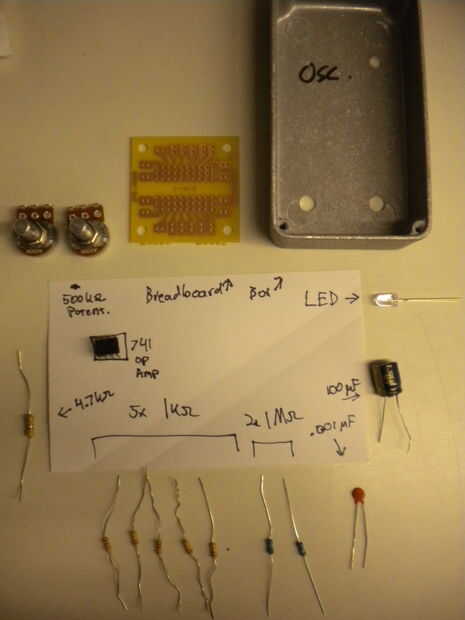

Paso 1: Reunir las piezas

El oscilador de onda cuadrada es un dispositivo bastante simple, así que no que mucho se necesita para construirlo.

He conectado un carrito guardado para Newark.com para todos los componentes que necesitará. El costo total de este carrito de la compra es $36,54 antes de enviar, por lo que es una build bastante barato!

Aquí está una lista (vinculada!) de todo lo que necesitas:

Usted también necesitará algunas herramientas:

  • Taladro de columna

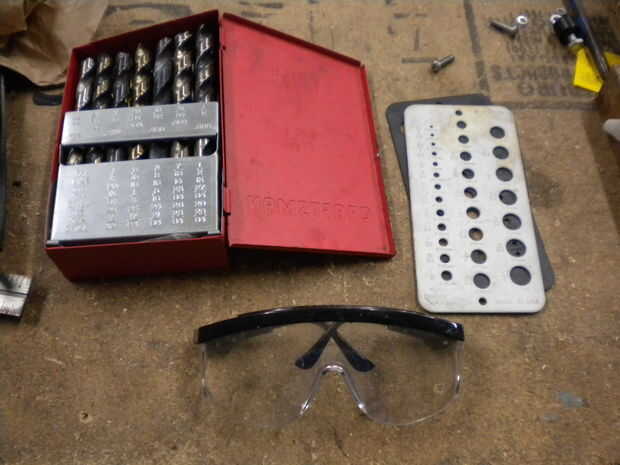

  • Brocas de diferentes tamaños
  • Índice de broca de taladro
  • Sharpie

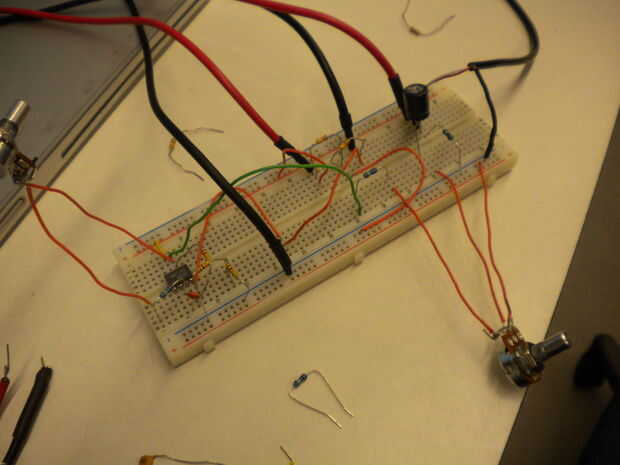

  • Protoboard
  • Gafas de seguridad

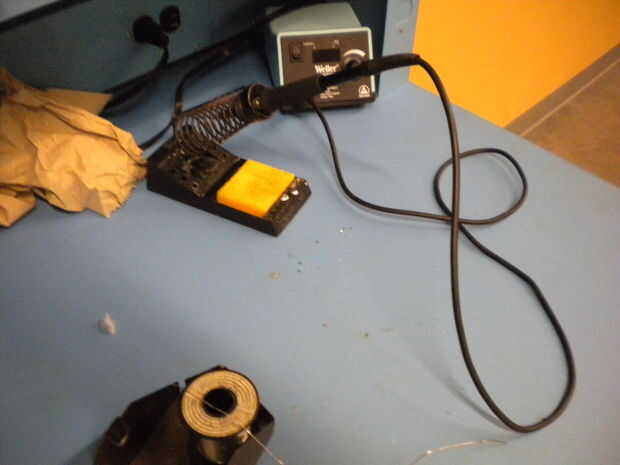

  • Soldadura de hierro
  • De la soldadura
