Construir un motor Stirling mejor (5 / 7 paso)

Paso 5: El pilar de apoyo y rodamientos

Reconocimiento por la idea para el pilar de apoyo y rodamientos debe ir a eVolti que tuvo un poco de ' ible.
Decidí usar un sistema muy similar, sólo un poco más simple en ejecución.

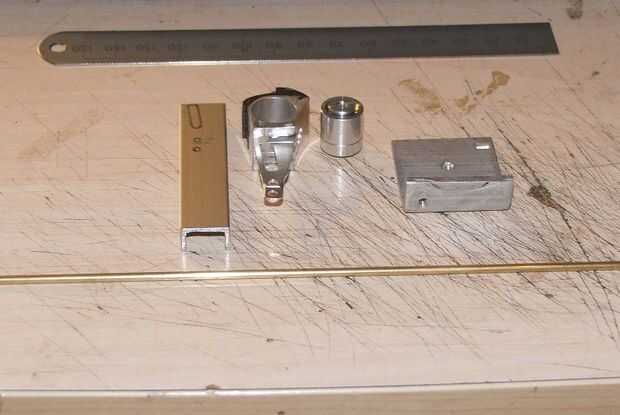

Usando el brazo principal y desde el disco duro que tengo los discos de mi motor LTD, perforar el eje 2,5 mm para aceptar el cigüeñal. La cabeza había originalmente cuatro brazos leemos, tres de ellos eran tierra apagado con la Dremel y todas que las bobinas auxiliares, alambre y las cabezas reales fueron quitadas.

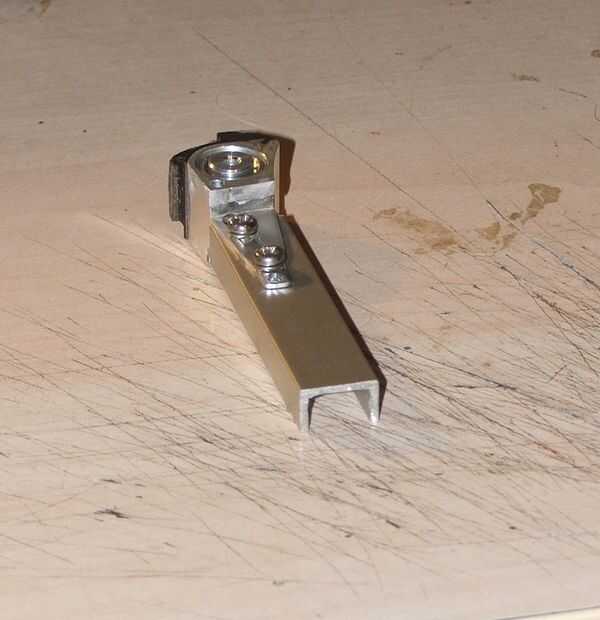

El brazo fue tierra cuidadosamente para encajar una pieza de canal de aluminio, entonces el canal fue perforado y el brazo atornillado a ella. Un poco de pegamento epoxi se añadió una articulación fuerte realmente buena.
El canal fue cortado 60mm de largo, pero se puede establecer el tamaño en lo que usted requiere.

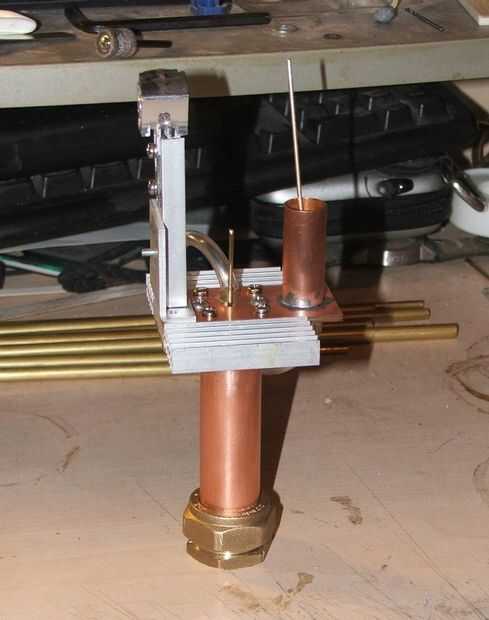

La parte inferior de la canal fue atornillada al tercer disipador de calor que encontré en la TV vieja que tenía una buena 90 grados de la curva en el mismo. La curva va atornillada a la placa del chasis principal.
