Paso 2: Identificación de un Zener desconocido
Si no mantienes tus diodos por separado en diferentes compartimentos, o en pequeñas bolsitas, o alguna otra manera, se corre el riesgo como yo de tener un cubo lleno de diodos no sabes el valor de. A primera vista, puede parecer sencillo hacer un divisor resistivo de una resistencia y un zener y lea el voltaje en el otro lado, pero vista de hind, tiene algunos problemas evidentes. En primer lugar, no sé qué valor utilizar como un resistor, como diferentes OHMICAS (y corriente) producirá diferentes tensiones desalida V.

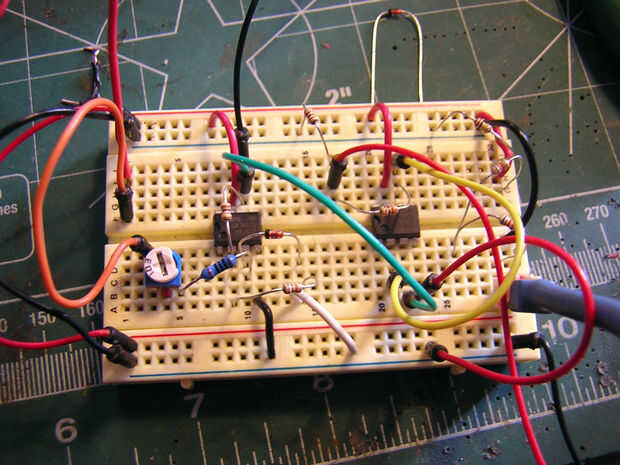

El circuito que presento a continuación puede utilizarse para probar no sólo la tensión de ruptura zener de un zener desconocido, pero también pondrá a prueba el zener sí mismo por faltas. Este circuito simple utiliza una corriente constante para el zener bajo prueba, ajustable variando el potenciómetro R2, independiente de los cambios en la tensión de alimentación.

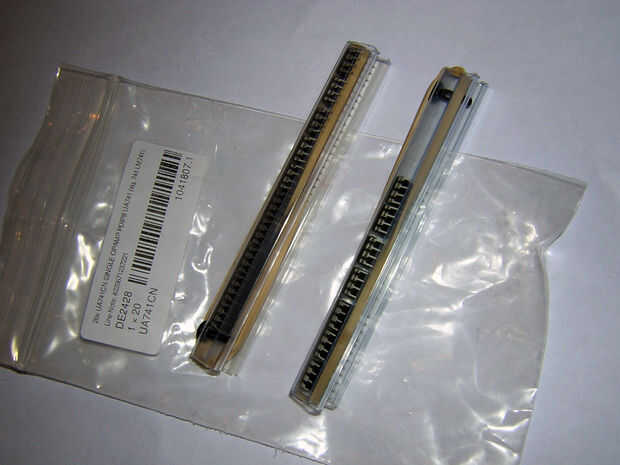

El OpAmp que utilizo es un UA741 porque, como indica la imagen de abajo, tengo muchos de ellos que conseguí barato en un momento dado. La tensión de salida del primer amplificador op, IC1 puede determinarse por:
V0 = Vz(R3 + R4) / R4 (véase la ecuación a continuación para un mejor diseño)
El zener actual viene dado por:
Z = (Vo - Vz) / (R1 + R2) (otra vez, véase la fórmula a continuación para un mejor diseño)
La salida del opamp primera depende de la tensión de ruptura de lo zener bajo prueba y los valores de las resistencias. Es importante usar una fuente única para el amp op que el circuito puede entrar en un estado de latch-up cuando se enciende ya que el circuito se basa en una retroalimentación positiva. Por lo tanto, sólo utilice GND como su negativo o voltaje V– .
Si en el circuito de abajo y las ecuaciones mencionadas anteriormente, R3 = R4, luego Vo = 2Vz . Ya podemos resolver para Vz, obtenemos Vz = Vo / 2, por lo que el segundo amplificador operacional protege la salida y mitad con un divisor resistivo. Voltaje se puede leer con un multímetro en R6. Este voltaje será el voltaje de interrupción de zener que está probando. Cualquier mal o flojo la lectura indica un zener defectuoso.
Para obtener una lectura exacta de la tensión de ruptura zener tienes que ajustar el potenciómetro R2 hasta que el voltaje de lectura se instala e indica una tensión constante. Una vez que esto sucede, usted tiene voltaje de avería de tu zener.
Archivos adjuntos

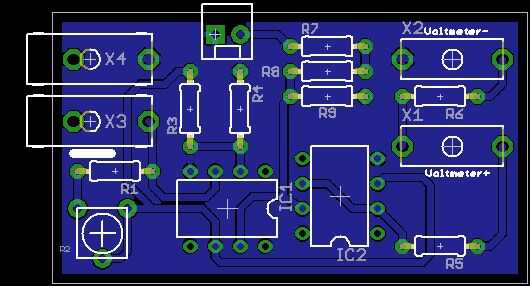

También hay un proyecto de ley de materiales (BOM) en PDF formato, esquemas y un diseño en formato de gráficos PNG, así como un archivo zip que contiene el *.brd real y *.sch archivos que utiliza en la construcción de minas.
