Construir un escáner 3d escritorio DIY con resolución infinita. (4 / 8 paso)

Paso 4: Lo montan

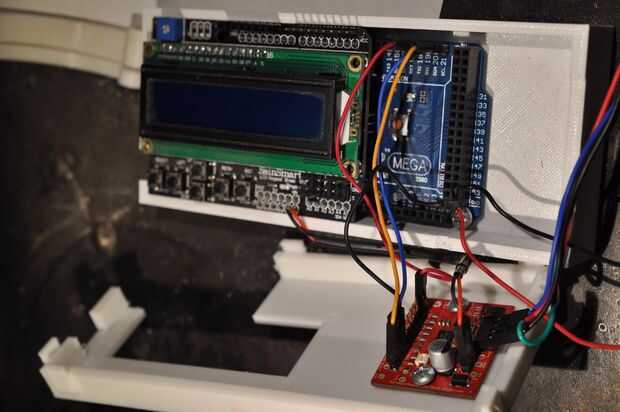

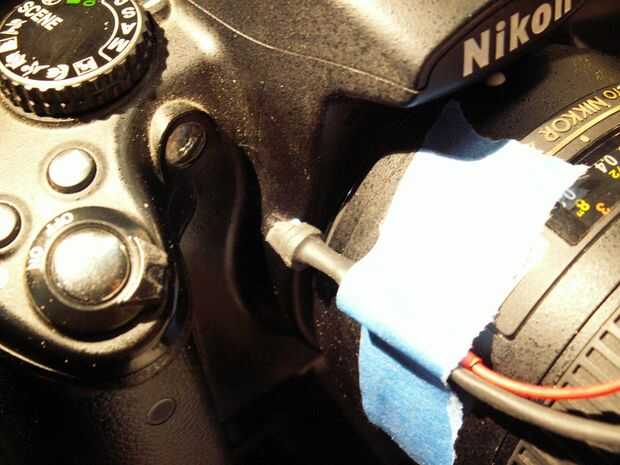

Conectar las piezas es bastante sencillo siempre y cuando tengas los ojos y los dedos de un niño de 10 años. Si no tal vez puede encontrar uno a ayudarle, o al menos prestarle sus ojos y los dedos. El plan muestra los pines que utiliza en el firmware, pero esto es muy simple y puede cambiar alrededor de a lo que funciona mejor para usted. La Junta de EasyDriver se monta en la tapa de la caja para que tenga mejor ventilación. Había planeado poner un disipador de calor en ella, pero no parece necesitarlo. No estamos presionando el paso a paso muy duro. Astutos observadores pueden notar que estamos alimentando el EasyDriver fuera de la terminal de alimentación no regulada de Arduino. Probablemente no la mejor práctica, pero poco probable causar el continuo espacio tiempo implosión porque no dibujo mucho poder. Igualmente he incluido una resistencia de balasto en el LED sólo porque todo el que sabe más que yo dice que debe. Ya que el LED sólo envía impulsos de breve no tiene mucho tiempo para cocinar a sí mismo bajo la friolera 5v la Junta está poniendo hacia fuera, sino seguir su propia conciencia aquí. Una verruga de la pared de 9v es la mejor alimentación, una batería de 9v fresco funciona también, pero no durará mucho tiempo. Si todo funciona excepto el control paso a paso la batería porque el arduino funcionará con una batería parcialmente drenada, el EasyDriver será no.

Puede descargar el fritzing esquema de http://fritzing.org/projects/shapespeare-scanner
