Construir un electrónico score keeper/caja (5 / 15 paso)

Paso 5: Rellenar las tablas de la hija

Ahora tiene que montar los LEDs en las placas secundarias por lo que pueden ser conectados con los cables de cinta.

Esta tabla es un poco inusual en que los componentes deben montarse en ambos lados.  Esto es para ahorrar costos y espacio, haciendo el interfaz más pequeña posible.

Hay sólo dos componentes pero debe añadirlos en el orden correcto.  Si no lo hace el LED display cubrirá hasta donde hay que soldar el encabezado y no podrá fijarlo.

  1. La soldadura de dos esquinas de la fila de encabezados de 2 x 9 (ajustándolos del palillo más largo si no lo has hecho ya) en la parte posterior de un tablero de hija.  Este es el medio que el lado sin la escritura sobresaldrán los pasadores y la soldadura real va a pasar en el frente donde es la serigrafía.  Tomar las mismas precauciones que tomó al soldar las cabeceras correspondientes a la placa base.
  2. Una vez establecidas las esquinas, será más fácil mantener la Junta y los 16 restantes de la soldadura.  Hacer esto ahora.

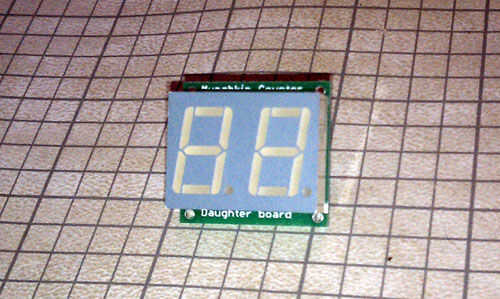

  3. La soldadura de una pantalla LED en el frente de la Junta, entre usted a soldados en fila.  La orientación de los asuntos de la pantalla, así que lo alinee con el cuadro en el tablero.  La pantalla es plana y amplia, por lo que puede sólo estar el tablero boca abajo sobre una mesa mientras vira hacia abajo las esquinas.
  4. La soldadura de los 16 pines restantes en la pantalla.
  5. Repita los pasos 1-4 para el restante 3 muestra.

Tomar un descanso si es necesario y luego Prepárate empezar a hacer algunos cables en el siguiente paso.
