Paso 1: Lo que usted necesita
Usted necesitará las siguientes herramientas:
- Soldadura de hierro.
- Dremel y otras herramientas para cortar y moldear los recintos si es necesario. Usé un cuchillo de la manía a mi caja de corte.
- Cortadores de diagonal.
- Pistola de pegamento caliente (opcional).
- Vicio o Helping Hands para sostener la Junta mientras se suelda (opcional pero muy recomendable).
- Multímetro para la prueba.
- USBTinyISP u otro programador AVR para programar el firmware. Consulte el paso 7 para otras opciones.
Electrónica (precios en US$ de mouser.com)
| 1- | MAX7219 8 dígitos LED driver | -- $10,50 |
| 1- | zócalo de dip de 24 pines | -- $0,27 (para MAX7219) |
| 1- | Microcontrolador AtTiny2313 | -- $1.91 |
| 1- | zócalo de 20 pines dip | -- $0,21 (para AtTiny 2313) |
| 1- | condensador cerámico de 0.1 uF | -- $0.05 |
| 1- | condensador electrolítico de 10 uF | -- $0.06 |
| 1- | condensador electrolítico de 100 uF | -- $0.06 |
| 3- | Plana Cable 20.050 28AWG Cond. redondo | -3 X $0,58 = $1,74 (cuántas pulgadas/pies necesita depende de hasta qué punto aparte va a montar la muestra. Compré tres pies pero probablemente sólo necesita uno o dos.) |
| 8- | 3 M 10 X 2 del zócalo (89120-0101) | --8 X $1,23 = $9,84 |
| 8- | 3 M tensión alivio para zócalo (3448-89120) | --8 X $0,19 = $1,52 (opcional) |
| 2- | 2 x 36 pin romper encabezados | -2 X $1,88 = $3,76 (vas a romper en 8 diferentes piezas de 2 X 9) |
| 2- | conector de la batería de 9 voltios | --2 x $0,44 = $0,88 |
| 1- | Regulador de voltaje de 5v LM78L05 | -- $0.23 |
| 1- | fuente de alimentación de 9 voltios | -- $?? (cualquier fuente de alimentación de 9 voltios debería funcionar. Opcional, pero le ahorrará un montón de pilas de 9 voltios) |
| 1- | 2 x 3 romper jefe del pin de | -- $0,14 (para ISP, igual que en la fila 9 oye así que si usted compra extra, usted puede apenas encájese a presión 3 filas más de) |
| 1- | Circuito contador de Munchkin | --~4.6 pulgadas cuadradas = $? (Depende de cómo usted conseguirlo impreso) |

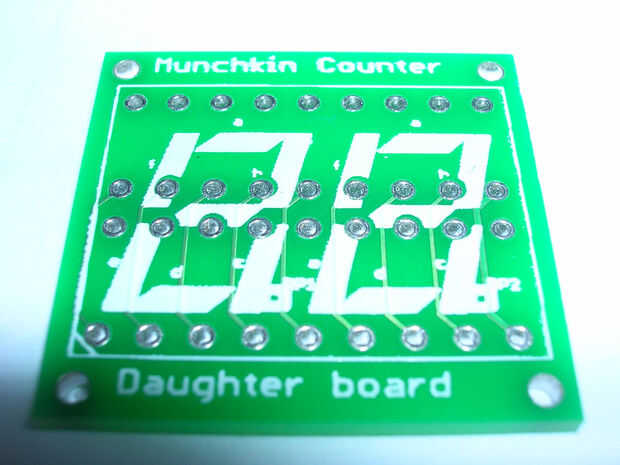

| 4- | Contador de Munchkin Mostrar tablas de hija | --~ 1 x 4 pulgadas cuadradas = $? (Depende de cómo usted conseguirlo impreso) |
| 4- | Segmento de dígito 7 de común cátodo 2 muestra (rojo) | --4 X $1,76 = $7,04 (también viene en amarillo, verde y azul) |
| 1- | Deslice el SPST switch | -- $0.79 |
Total = $38,99
Todas las 5 tablas de batchpcb con el envío y manejo (honorario de la disposición) sería alrededor de $40. Ver el siguiente paso para otras opciones.
Otros materiales:
- 3 (o 4) momentáneos contacto pulsadores. No están incluidos en la lista anterior porque (a) que robaban mina desde un panel de control antiguo y (b) la elección debería ser una estética, para ir con todo lo que va a instalar las pantallas en. Perro ratonero tiene 812 opciones oscilan entre $0,21 y $1.438,41.
Personalmente, me quedaría lejos de botones que parecen un pago de casa.
Botones arcade haría una opción elegante. - De la soldadura.
- Cable (para conectar botones)
- Velcro u otros medios de poner en orden los cables sueltos.
- Pegamento (yo prefiero caliente) para sujetar brocas a su dispositivo.
- Tubería del encogimiento del pequeño poco de calor.
- La caja u otro objeto que se va a instalar las pantallas en.
Como siempre, un poco molestoso puede reducir sus costos. Un sorprendente $13,10 el coste de la electrónica (% 35%!) es sólo para los cables de listón personalizado. Si tienes 4 cables cintas con al menos 9 filas puede ahorrar un montón allí. No importa si hay filas adicionales que cuelgue del extremo, utilicé 10 cables (conector de 20) de fila porque no pude encontrar zócalos del conectador de 18.
a hablar de opciones para conseguir las tablas impresas en el siguiente paso.
