Paso 9: Coloque botones y pantallas para tapa
Fije la muestra

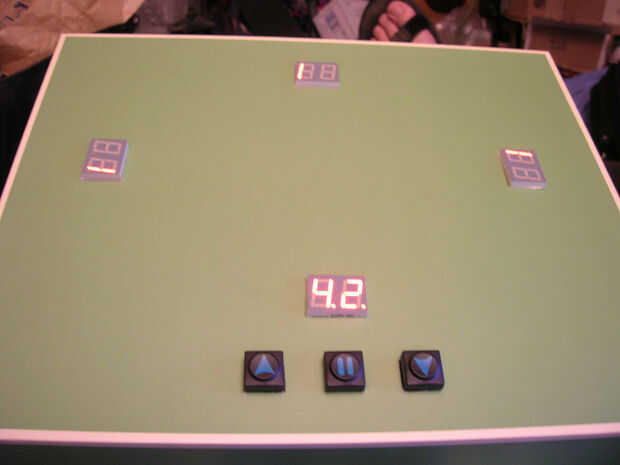

Fijación de la muestra es bastante sencillo. Corte un agujero cuadrado del tamaño de la muestra para cada uno. En este cuadro, pude utilizar un cuchillo de la manía para cortar a lo largo de las líneas de lápiz que trazado alrededor de la muestra, asegurándose de que los cortes estaban ligeramente dentro de las líneas.
Las tablas de la hija tienen los orificios perforados para el montaje de tornillos si es necesario, pero descubrí la fricción fue suficiente para mantener la muestra en su lugar. Obviamente diferentes cajas tendrán opciones de montaje diferentes.
Botón up
Usted necesitará hacer lo mismo para los botones, agujeros en la caja de corte y taladrado y montaje en el cuadro. A diferencia de las pantallas, los botones van a tener constantemente fuerza descendente aplicada a ellos como que son molidos, así sólo teniéndolos en por la fricción no es suficiente. Si está utilizando botones de arcade los aros exteriores probablemente serán proporcionar apoyo suficiente pero si tu caja es en absoluto endeble y botones pequeños, tendrá que considerar algunas especie de apoyo para ir dentro de la caja para montar en.
La razón de que esta discusión de montaje de botón es vaga es porque mi solución era único. Hace 10 años he sido cargar alrededor de un ordenador Mini viejo (cerca de 5 pies de alto) que rescaté de un contenedor de basura. Con cada movimiento consigue más pequeño como echo pedacitos de la misma distancia, pero colgué en el panel de control porque estaba seguro de que podría utilizar para algo. Con este proyecto finalmente llegó ese día. Este panel de control tenía tres botones, uno con una flecha apuntando hacia arriba, uno con una flecha apuntando hacia abajo y un botón con un signo igual en el medio.
Yo había planeado originalmente para la soldadura de los botones pero contemplé el problema de cómo asegurar estos botoncitos no sólo asoman a través de la caja, me di cuenta de que los botones eran ya muy bien montados sobre un sólido.

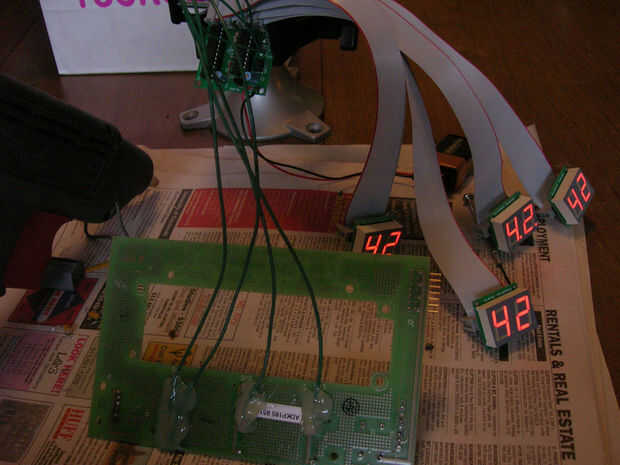

Había izquierda en el tablero, había reducida a un tamaño más manejable y me había suelda los cables justo en la Junta. Para montarlos acabo corte agujeros en la tapa de la caja el tamaño de los botones, pegado a la Junta de la tapa y se hizo.
Para cada botón, necesita ejecutar un par de cables a los botones etiquetados "SW1", "SW2", etc.. En el firmware por defecto, SW1 (interruptor 1) incrementará la puntuación, SW2 avanzará al siguiente jugador, SW3 se disminuye la puntuación y SW4 pondrá el dispositivo en "modo configuración" donde puedes configurar el juego.

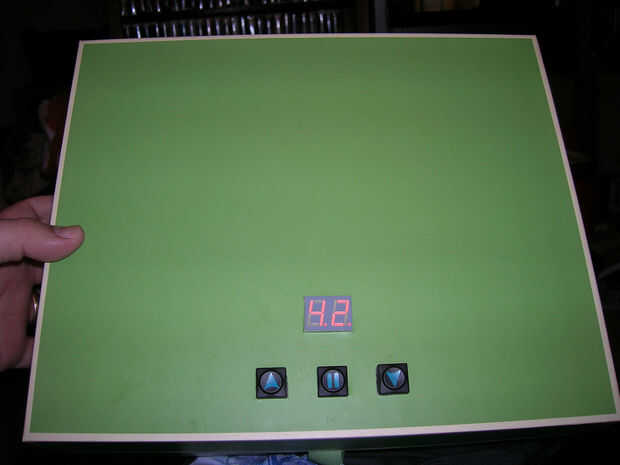

Observe que mi diseño tiene sólo tres botones. Eso es porque estaba tan enamorado de este panel de control que decidí renunciar el cuarto botón. Esa es la belleza de la utilización de un microcontrolador, se puede cambiar cómo funciona el circuito con el software. El cuarto botón todavía funciona y se puede instalar uno (tal vez escondido en algún lugar) pero empujando tres de los otros botones al mismo tiempo hace lo mismo en el software como el cuarto botón.
El proyecto es casi completo, queda sólo una pequeña limpieza en los pasos siguientes.
