Construir un dispositivo que los clips para el cinturón y pistas cuánto tiempo pasas dentro y fuera de (7 / 18 paso)

Paso 7: Conecte la unidad GPS

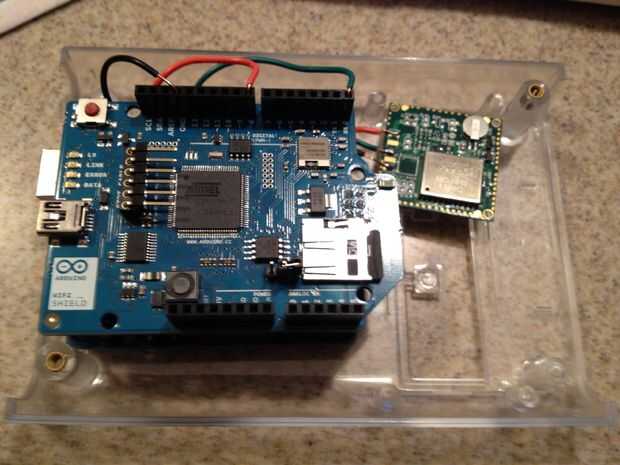

Realmente comenzaremos a conectar los dispositivos en este punto.  Como se señaló anteriormente, el cable verde (de conexión de pin RX en unidad GPS) irá al pin TX (0 digital) en la ONU. El cable irá a Digital 8. El suelo quedará fuera por ahora.  Te más tarde atribuimos las líneas de tierra de otros periféricos a este cable ya que muchas cosas deben compartir una tierra común.

Una cosa a destacar en la unidad GPS con esta conexión: pernos de RX/TX la conexión reemplaza la comunicación serial del cable serial USB una vez que esta unidad es alimentada ya en funcionamiento. Por lo tanto, si la unidad GPS fueron cableada hasta la conexión de 3, 3V o 5V vs el pin digital que no sería capaz de subir el código a la ONU como la unidad GPS estaría utilizando el Serial.  Uno debe utilizar un enfoque similar del cableado cuando se prueba la unidad GPS para permitir la carga de código.  De lo contrario tendrá que desconectar la energía o el cable serial cada vez que necesite subir código.
