Construir un dispositivo que los clips para el cinturón y pistas cuánto tiempo pasas dentro y fuera de (11 / 18 paso)

Paso 11: Cableado plan para botón

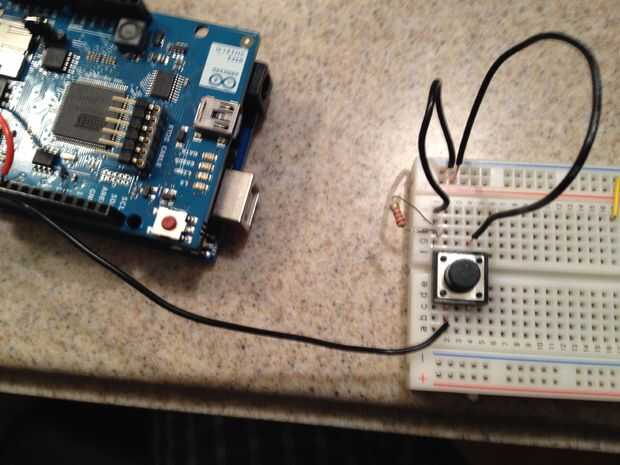

Con el uso de una resistencia de 2,2 K ohmios y un simple botón, vamos a añadir la capacidad de la señal para el dispositivo que estamos listos para descargar datos.  El botón sí mismo tiene 4 cables.  Primero dejamos que el cableado de esta conexión en un protoboard para validar el esquema de cableado. Esto nos permite el botón de prueba y asegurarse de que conseguirá una buena señal.  También hacemos esto para que uno puede ver claramente cómo funcionará el cableado. El caliente y tierra están en la parte superior de este botón.  La tierra también tiene una resistencia de Ohm de 2,2 K saliendo de él.  La línea de señal se une al plomo enfrente del suelo y corre a 6 digital en el Arduino WiFi Shield.  El suelo funciona a common ground.  En un esfuerzo por reducir el número de hilos necesitamos soldar nos pondrá el botón al Digital 3.  Así en esta foto caliente está siendo alimentada por digital 3.
