Construir un dispositivo que los clips para el cinturón y pistas cuánto tiempo pasas dentro y fuera de (4 / 18 paso)

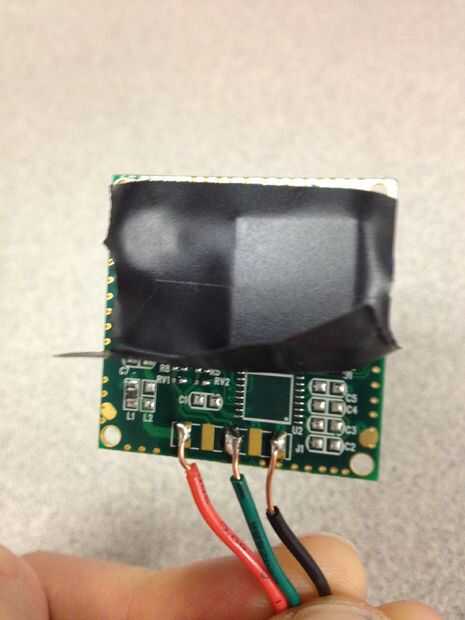

Paso 4: Soldar los cables a la unidad GPS

El GPS se sentará en el lado de la caja junto con el cableado para el botón y el LED.  La unidad también es bastante capaz de tamaño por lo que simplemente será soldar los cables directamente a la unidad GPS.  Esto me permitirá colocar la unidad donde convenga y no tienen las limitaciones adicionales que lleva podría proporcionar.

No utilizaremos la biblioteca TinyGPS debido a limitaciones de memoria y así leer sólo los datos de la unidad GPS a través de su conexión en serie.  Un buen tutorial sobre cómo utilizar la unidad GPS se puede encontrar aquí: http://store.makerbot.com/replicator.html

Los cables de colores (de izquierda a derecha) deben ser conectados como se indica a continuación:

Naranja - 3.3V (el GPS puede manejar 5V, así si es necesario).
Verde - señal / serie TX
Negro - tierr

Elegimos 8 digital para alimentar el dispositivo ya que nos da la capacidad para cambiar la unidad de encendido y apagado como dibuja un poco de energía.  Se usa el acelerómetro para dictar cuando tenemos que recoger una señal GPS.  Así simple 'digitalWrite (8, alto)' y 'digitalWrite (8, bajo)' comandos nos permitirá fácilmente encender y apagar la unidad.

Cinta de la parte posterior de la unidad GPS para prevenir cortocircuitos de ocurrir en el caso de un cable pelado pone en contacto con la unidad.  Esto también protege la parte posterior de la unidad será más tarde embalado firmemente en la cáscara.
