Construir un Atari Punk circuito en un protoboard (20 / 25 paso)

Paso 20: Añadir potencia

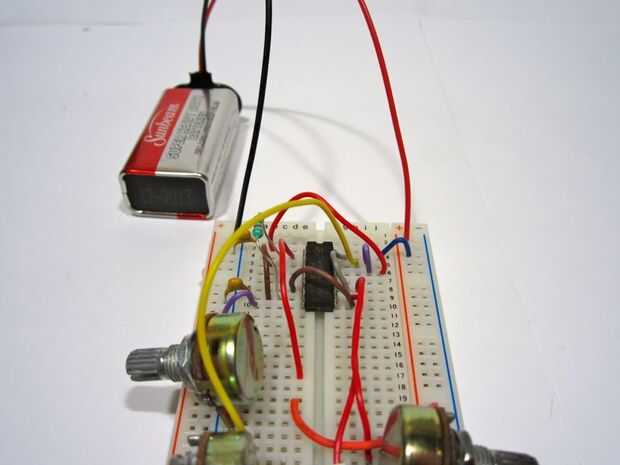

Conecte el cable negativo (negro) del clip de 9V en el carril negativo a la izquierda.

Conecte el cable positivo (rojo) del clip de 9V en el carril positivo a la derecha.
