Paso 1: partes
Las piezas que necesita para esta configuración son bastante comunes y decentemente barato para comprar.

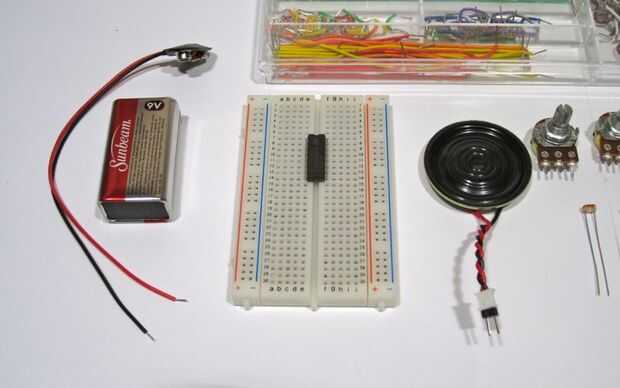

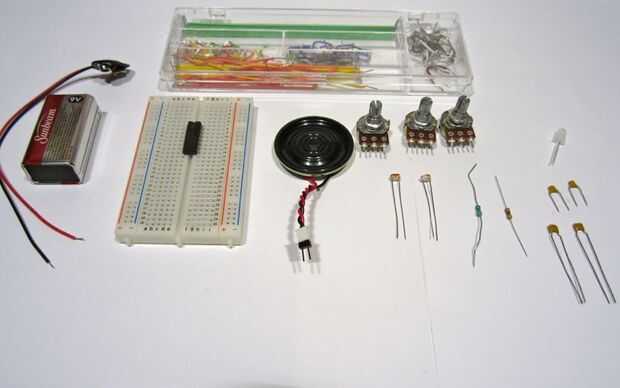

Piezas requeridas
Protoboard
Puentes (usted puede hacer su propia)
Batería de 9V
Clip de la batería de 9V
Viruta de temporizador 556 (usted puede también usar dos 555 temporizadores así)
Altavoz de 8 Ohm
Resistencia de 1K Ohm
(2) 500K Ohm resistencia Variable (potenciómetro)
5K ohmios de resistencia Variable (potenciómetro)
condensadores (2) 0.01uf

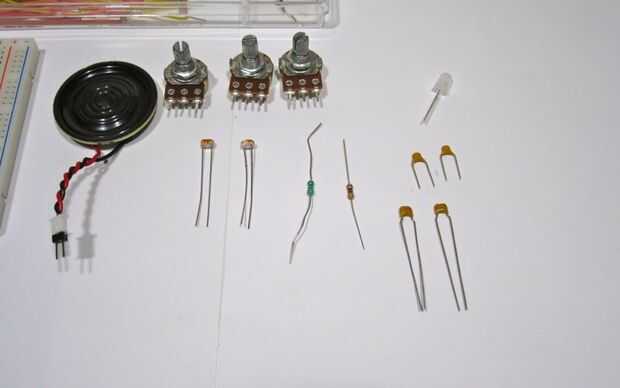

Opcional
(2) resistencias sensibles luz (células CDS
condensadores (2) 0.22uf
LED azul
resistencia de 470 ohm
Tiempo total: 20-30 minutos
Costo total: $10 (más si usted necesita un protoboard)
Las partes opcionales se utilizan si usted quiere hacer que la luz de circuito sensible, o si desea agregar un LED para la diversión lleno de iluminación. También podría el 5 K Ohm Resistor Variable de la zanja y use una resistencia de ajuste, pero entonces usted no tendría ningún control de volumen.
Alternativamente siempre podría tener una resistencia Variable y una luz sensible Resistor en el circuito. Lo bueno es que usted puede fácilmente intercambiar ambos tipos dentro y fuera, que es lo bueno de un protoboard.
La mayoría de estas piezas se puede encontrar en cualquier tienda de hobby de la electrónica. Evitar si es posible, Radio Shack y usted tendrá que pagar tres veces más mientras que usted realmente necesita.
Toda la electrónica y Electrónica de la mina de oro más tienen todo que lo necesario. Si desea ahorrarse problemas y con todo en una agradable poco kit, por qué no probar mi diversión lleno de sitio Web BrownDogGadgets.com. Tenemos listos para Kit de Atari Punk que viene incluso con algunos botones de fantasía para impresionar a tus amigos y familiares. 72% de todas las ventas van a perrito natural masticar juguetes.
