Construir un arma centinela con sistema de cable de viaje láser y Arduino (1 / 7 paso)

Paso 1: Construir el marco

Cortar las hojas de metal 6 piezas rectangulares (4 de igual longitud, 1 largo, 1 corto) y 2 piezas cuadradas.
A continuación se muestran las dimensiones que hemos utilizado:
4 x 6"(inch) por 2"
1 x 10,5" por 2.4"
1 x 2,5" por 2.4"
1 x 10" por 10"
1 x 9" por 9"

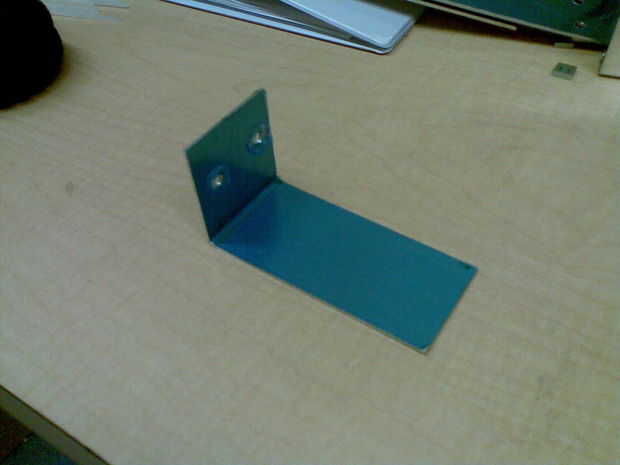

Pies (6" por 2"):
Doble la pieza de metal 4 90 grados de 2" marca y hacer agujeros (al menos 2) en el extremo más corto.
[Imagen 1]

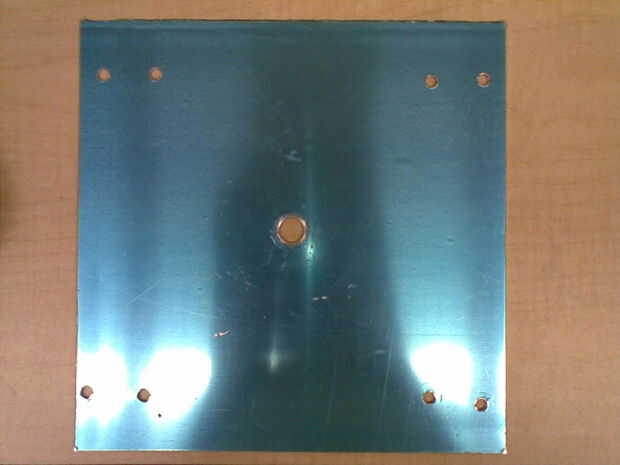

Base (9" por 9"):
Hacer agujeros que coincidan con los pies en las 4 esquinas de la pieza de metal para montar los pies y un agujero en el centro para el pivote (el tamaño del agujero depende el tornillo que está utilizando).
[Imagen 2]

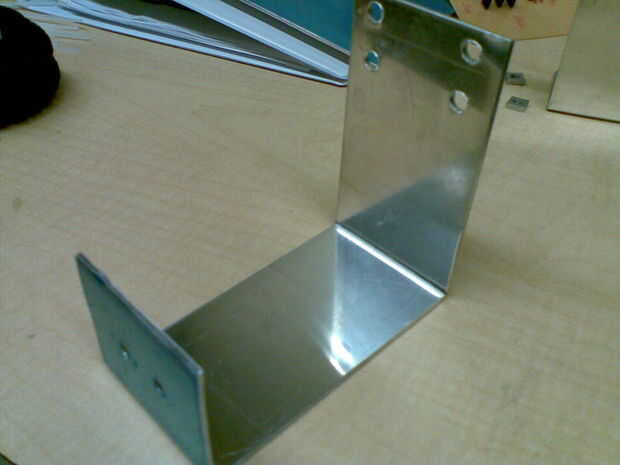

Soporte de pistola (10.5" por 2.4"):
Doble la pieza de metal 90 grados de la marca de 2" y 6.5" marca para formar un deformado U. hacer agujeros (al menos 2) en el extremo más corto y 4 agujeros en el otro extremo para montar el servo.
[Imagen 3]

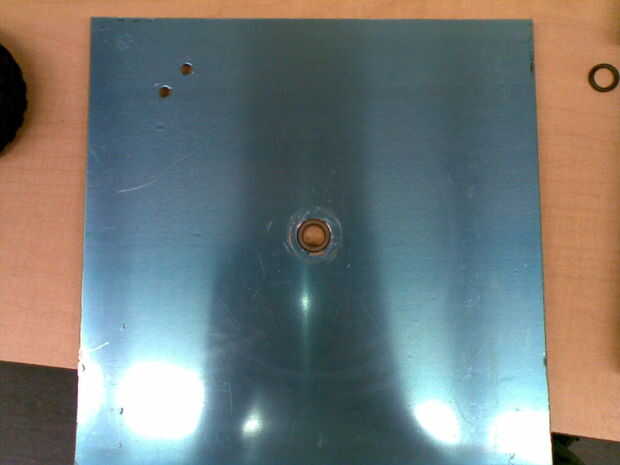

Girar el Panel (10" por 10"):
Hacer agujeros que coincidan con la ayuda de la pistola en una esquina de la pieza de metal y un agujero en el centro para el pivote (debe ser ligeramente mayor que el pivote pero más pequeño que sus rodamientos de bolas).
[Imagen 4]

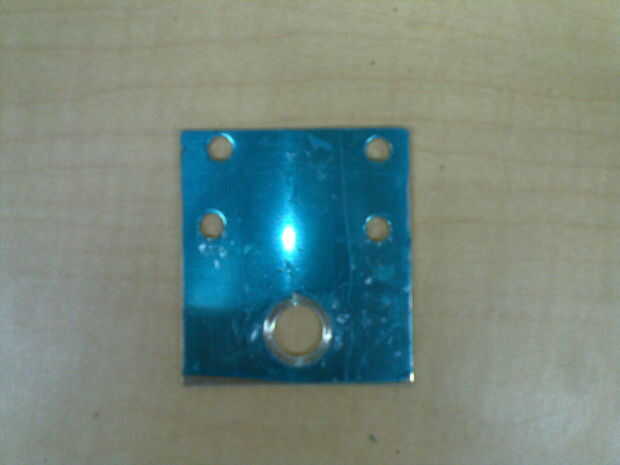

Servo Mount (2.5" por 2.4"):
Hacer un agujero en un extremo para caber en el pivote y 4 agujeros en el otro extremo para montar el servo.
[Imagen 5]
