Oh no otro jinete del caballero

Sí sé que hay mucho de instructables en este circuito, y que es fácil de programar uno en permite decir arduino uno de desecho usando electrónica analógica.

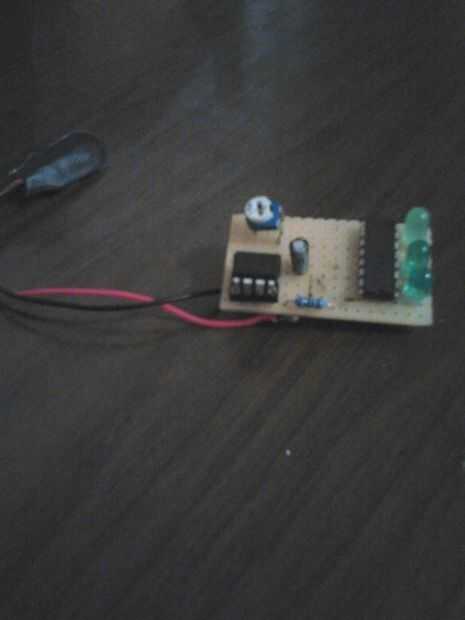

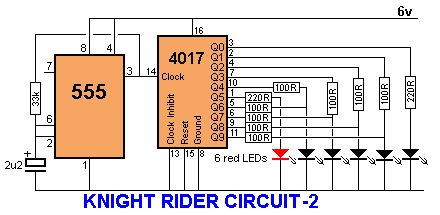

Hice esta última noche así que quería compartirlo con ustedes. El circuito se basa en el circuito de oscilación del NE555 que alimenta el IC 4017, el pin 3 de salida en el NE555 está conectado para pin (14) el reloj en el 4017.

El circuito de oscilación crea oscilación, las frecuencias de la oscilación depende de las resistencias y condensadores que están en el circuito con NE555:

f = 1, 44 /(R1+2R2) * C

4017 utiliza estas ondas para activar salidas de velocidad 0-9.The de LED-s/de depende la onda que viene del NE555.

Hay muchos circuitos en línea están trabajando en el mismo principio, es fácil programar un PIC para hacer un mismo efecto pero ya lo hice esto utilizando arduino y PIC16f877, sino un querido ver a la magia con electrónica analógica y reutilización de materiales prevista ir en la basura.

------------------------------------

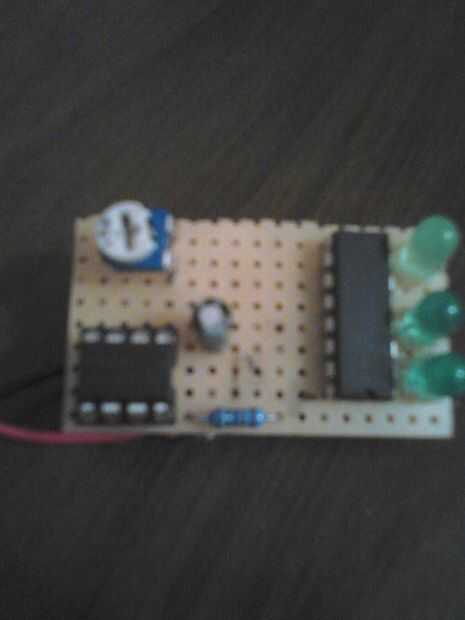

Para este circuito he utilizado:

-3 x LED
-1 x NE555

-1 condensador x 3.3uF o 2.2uF

-2 x resistencias de 1 k y 10 k

-1 x IC 4017

---------------------------------------

Etiquetas: Onda, Oscilador, NE555, 4017
