Paso 1: Desarmar el Mac
Tenga en cuenta que este tutorial ilustra desmontar un modelo de Mac 512. Las versiones SE y Classic eran ligeramente diferentes, pero estoy seguro que puede averiguar.
Foto 1-palanca interruptor del programador (si existe) con un destornillador. Guardar el cambio, vamos a usarlo más tarde.
Foto 2 - Retire la tapa y el tornillo Torx detrás de la puerta. Una vez más, salvar a esta pieza.

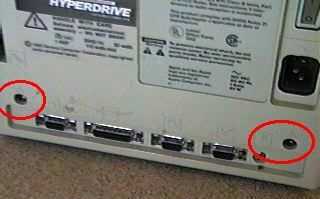

Foto 3 - quitar los dos tornillos Torx de la parte inferior de la caja. Nota la etiqueta de "Hipervelocidad". Este fue un hack de disco duro interno para los primeros Mac. Muy chulo, muy caro.

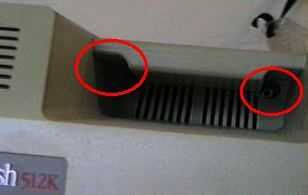

Foto 4 - quitar los dos tornillos de Torx, situados en el mango hueco.
Fig 5 - retirar la carcasa trasera. Hay una herramienta especial diseñada para separar las mitades, pero falta que usted puede generalmente simplemente coloque sus manos en las esquinas opuestas de la caja trasera y bofetada hacia arriba - duro. Varias veces, si es necesario. Como último recurso, cuchillos de uso masilla para quitar la costura abierta.

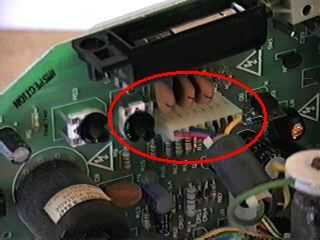

Foto 6 - quitar el enchufe en la placa analógica. A veces será muy difícil eliminar este enchufe (calor extremo lo soldaduras en lugar). En ese caso sólo se cortan los cables. Recuerde, nunca va a ser un equipo nuevo.
Foto 7 - desenchufe la clavija de la CRT para el tablero analógico.
Foto 8 - Quite el tornillo de puesta a tierra unen el tablero analógico con la estructura.
Foto 9 - Retire el cable analógico de la placa lógica.

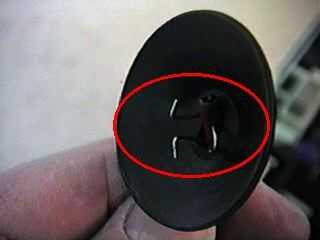

Foto 10 - Desconecte el ánodo del CRT. Tenga en cuenta que si este equipo ha sido activado en las últimas semanas, podría haber tensiones peligrosas en el ánodo. Recomiendo usar un par de cortadores de alambre con aislante para cortar el cable del ánodo. Si usted está seguro de que el ordenador no ha sido alimentado hasta recientemente, la tapa se puede quitar deslizando un destornillador debajo de la tapa de goma que suelta los cables.
