Paso 11: Edificio WiFi actuadores
Actuadores de WiFi tienen el opuesto si los sensores: los recepción de datos desde la web y y cambiar su estado actual según los datos. Permite crear un dispositivo que enciende una regleta pequeña cuando se presiona un botón en Intel IoT Analytics.
1. en una terminal en la unidad base, activar el actuador con:
2. en el orden de actuación trabajar, tenemos que cambiar el protocolo del resto a websockets:

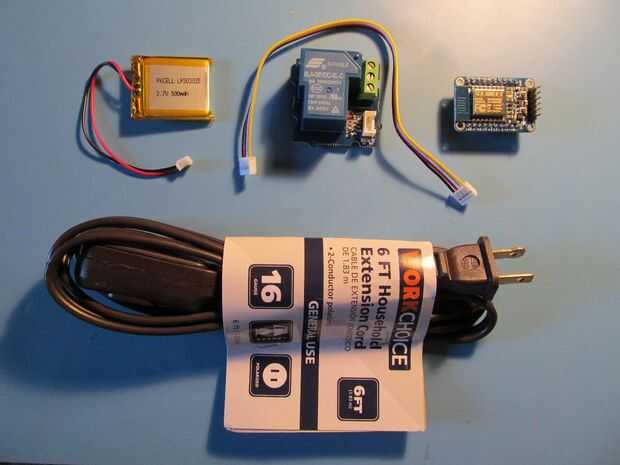

Ahora que la unidad base esté configurada para la actuación, podemos construir a una unidad de actuador.
- Conectar el GND en la esp8266 a la tierra en el Grove.
- Conecte V + en el esp8266 a VCC en el Grove.
- Conectar el pin 13 en la esp8266 a sig en el Grove.
Permite conectar la fuente de alimentación a la esp8266.
- Conectar el GND de la fuente de alimentación a tierra en el esp8266.
- Conecte el cable de la fuente de alimentación a Vbat en el esp8266.
Ahora vamos a conectar la regleta al relé.
- Cortar uno de los dos cables en el centro de la cuerda.
- El plástico de la tira lejos y conecte un extremo al COM y el otro a NC (esta vez su normalmente abierto, no no conectado)

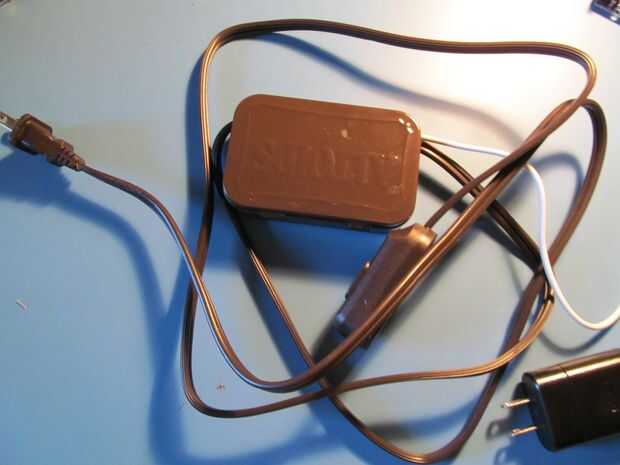

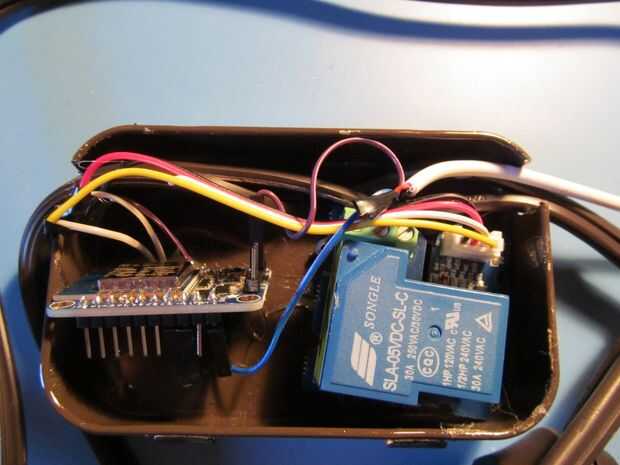

- Organizar perfectamente todo en lata Altoids tamaño completo.
- Se desea que este lata pintada en el exterior y el interior para evitar un corto circuito. Antes de nada encender sea 100% seguro que el circuito de alto voltaje nunca entrará en contacto con el circuito de baja tensión. Asegúrese de utilizar cinta aislante también, pues la pintura podría fácilmente rayar lejos y causar caos.
- Flash el código actuator.ino a la esp8266. El código está en el directorio de ED-E/esp8266/actuadores . Usted necesitará cambiar el SSID y la contraseña a la configuración de red como lo hizo en el último paso.
Reiniciar la unidad base, y siempre que enviar una solicitud desde el panel de control Intel IoT analítica, la tira de la energía debe girar sobre lo que está conectado a él!
