Construir su propio sistema de monitoreo y domótica (7 / 11 paso)

Paso 7: Unidad Base montaje Final

Ahora estamos listos para ponerlo todo juntos. Deja comienzo con los botones.

1. cuidadosamente pegamento el protoboard de botón en su lugar con el rig 3D botón impreso encajado entre la Junta y el modelo. Este es un paso de una línea pero los más difíciles de armar desde ningún soporte o soportes están presentes para el montaje. Usé algunos perfboard como un corsé y que añadir tres capas de cemento plástico.

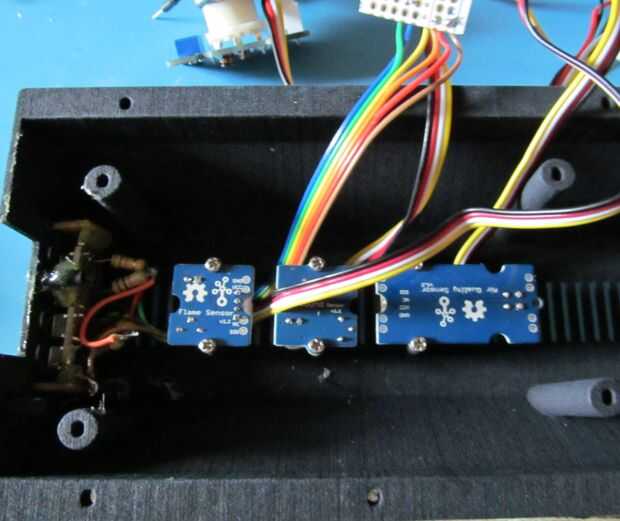

2. Atornille la calidad del aire, la llama y el sensor de los sonidos a la mitad con el Monte de botón. Esto debe usar 6 de sus tornillos de M2x5mm.

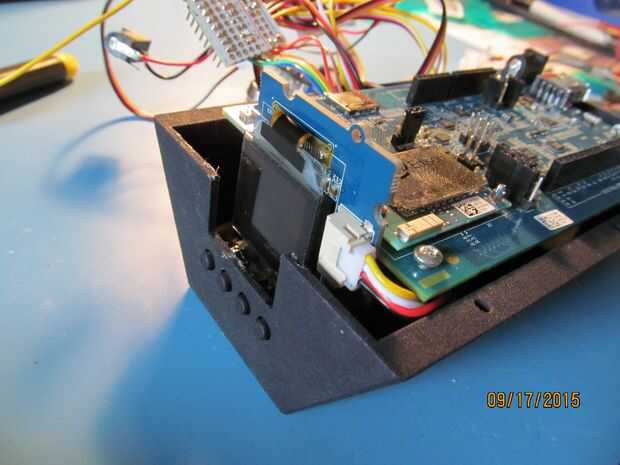

3. usando dos tornillos de M2 más, tornillo en la pantalla OLED. Ten cuidado.

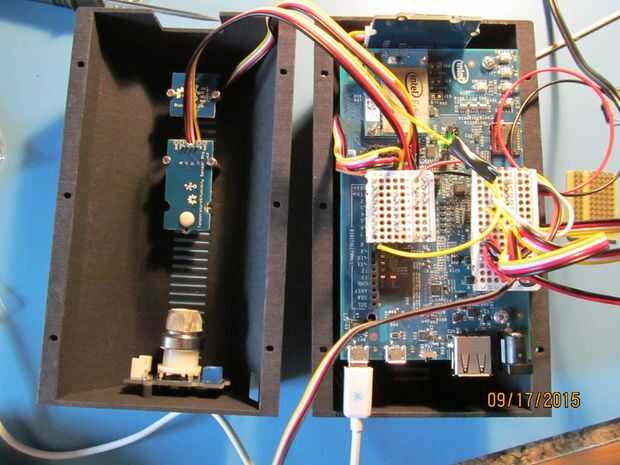

4. usando cuatro tornillos 4-40, fije el Edison Intel + Arduino Breakout a los separadores grandes. Tenga cuidado de no romperlas.

5. Conecte el protoboard a la Edison. ¿Hizo mención tenga cuidado?

6. Tome algunos tornillos de M2 más y fijar los sensores zumbador, el gas y la temperatura a la otra mitad.

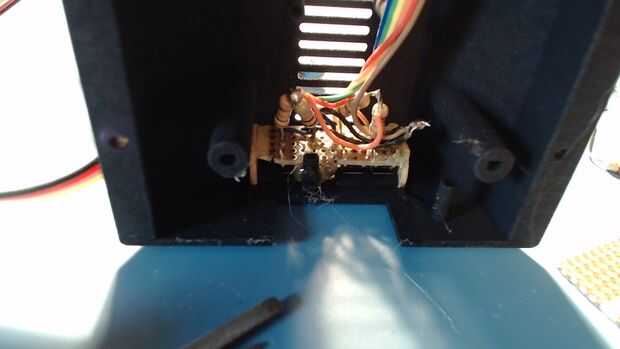

7. pegamento la toma de corriente a la base.

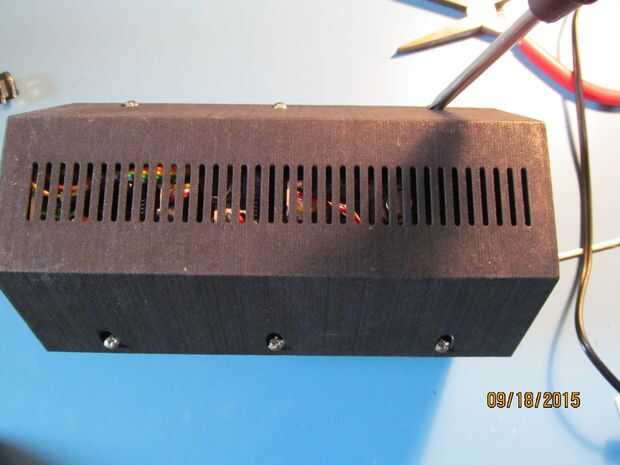

8 atornillar las dos mitades con seis tornillos 4-40.

9. energía y entrar en él a través de SSH. Ahora tienes un hogar centro de unidad y automatización de monitoreo!
