Construir su propio Arduino - sistema de hueso desnudo (5 / 11 paso)

Paso 5: Montaje de la Junta - parte 1 - alimentación

La primera parte a la junta la Junta será la sección de potencia.

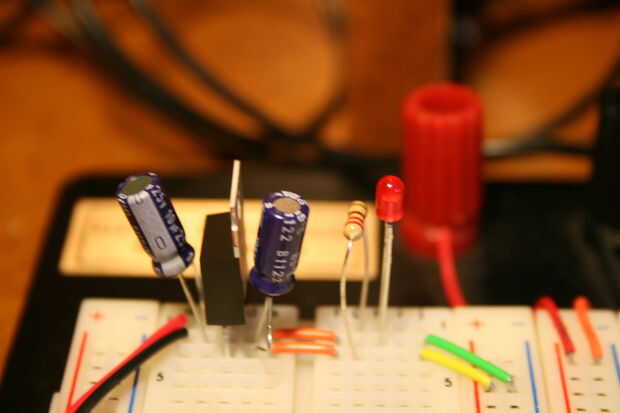

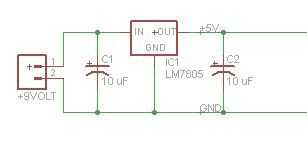

Tome su regulador de voltaje LM7805 y colocarlo en algún lugar en la parte superior de la tabla de pan similar a cómo se muestra en la foto. Cuando el regulador se enfrenta a, el pin izquierdo es la entrada, el pin derecho es la salida, y el pin del centro es la tierra. Conecte el conector de batería de 9 voltios a la entrada y la tierra. Luego coloque un condensador de 10 uF entre la entrada y tierra y otra entre la salida y la tierra.

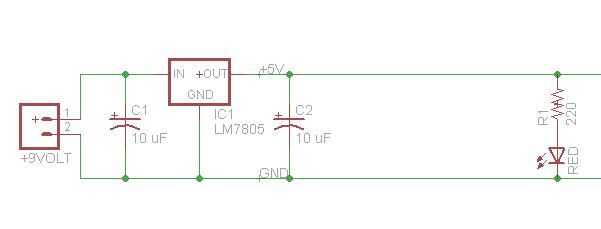

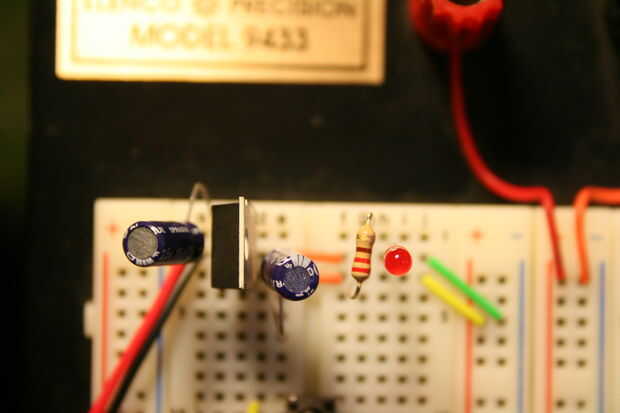

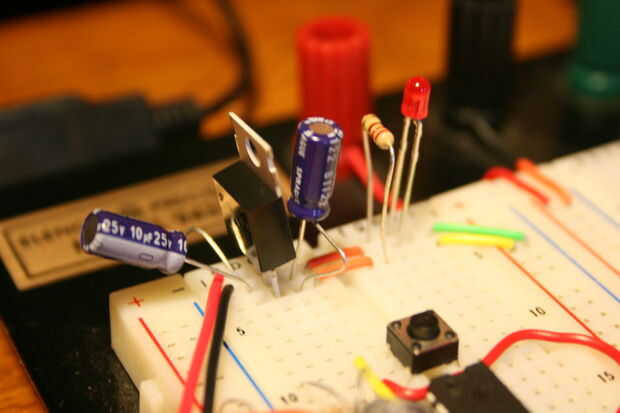

A continuación coloque una resistencia de 220 Ohm y el LED rojo entre la salida y la tierra del regulador. Este es nuestro indicador de energía LED. Asegúrese de que la clavija donde se conectan los LED y la resistencia es independiente de las otras patas que hemos utilizado hasta ahora. El LED de la resistencia debe ser una ruta de la salida de 5 voltios a tierra y el pasador corto del LED debe ir a tierra. A continuación puede conectar la salida de 5 voltios y la tierra a los rieles en su protoboard. Esto nos permitirá el poder y de toda la longitud de la placa de tierra.

Es la energía de 5 voltios. Para los 3.3 voltios potencia (si opta por utilizarlo) simplemente sigue las mismas normas como para la alimentación de 5 voltios excepto los siguientes: no se muestra en los esquemas, pero sigue el mismo formato, por lo que debe ser capaces de replicarlo fácilmente. LAS CLAVIJAS SON DIFERENTES. Por favor revise la hoja de datos para el pinout. La entrada para el regulador de 3.3 voltios será la salida del regulador de 5 voltios, no necesita una indicación LED a menos que uno quisiera y no conecte la salida del regulador de 3.3 voltios a los mismo rieles que el regulador de 5 voltios se une a. Solo dejo en una sección pequeña en el otro lado de la protoboard para aprovechar cuando sea necesario.
