Construir su propio Arduino - sistema de hueso desnudo (10 / 11 paso)

Paso 10: Programación

Vamos a usar el software libre de Arduino para programar nuestro tablero (porque ya tenemos un chip con el bootloader de Arduino en él).

Vaya a su sitio web Arduino.cc y descargar el software más reciente.

Cuando abres el software, seleccione el menú herramientas. En la opción "Tablero", seleccione "Arduino UNO". Usted también necesitará para asegurarse de que la conexión del "Puerto" es correcta. Si usted no puede saber lo que está sucediendo con él, tratar de leer en la Página Web de Arduino.cc sobre solución de problemas.

Por razones de prueba vamos a usar la muestra programa LED parpadeante para probar nuestro tablero. Necesitamos tomar otra resistencia y LED y conectarlo de Arduino pin 13 a masa (poner el extremo corto del diodo a tierra).

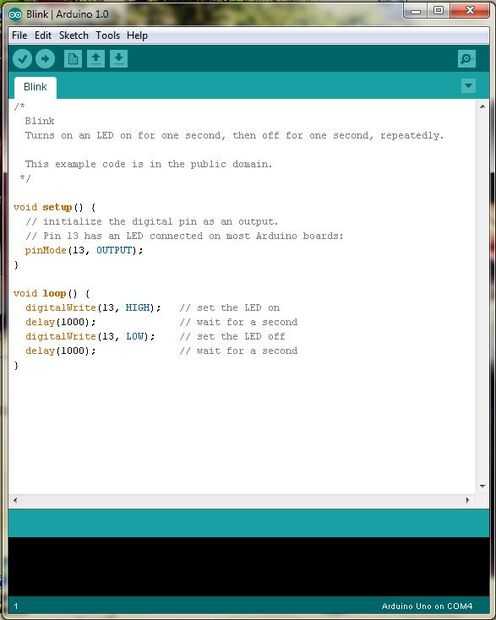

Cargar el programa yendo a archivo >> ejemplos >> 1 fundamentos >> parpadea, o descargarlo aquí y abrirlo. Sería idéntica a la primera imagen.

Conectar la conexión de FTDI y subir de golpe y ver qué pasa. Recuerda que tampoco debe hacerse solamente la conexión de la batería y no la conexión de alimentación FTDI, o viceversa. Si has seguido todo correctamente y hacer las conexiones correctamente, todo debería funcionar bien. Algunas luces parpadean y una vez que el software haya terminado de cargar el LED debe empiezan a parpadear y apagar.

Si recibe un mensaje de error, compruebe todas las conexiones. Si no ves ninguna luz intermitente control puerto que usted ha seleccionado en el software y asegurarse de que el FTDI enchufe está conectado correctamente.

Si todo ha ido bien y ves el parpadeo de LED encendido y apagado está completo este tutorial.
Si no, bien lo siento pero esto es donde se pone tedioso. Necesita solucionar problemas de cada conexión. Compruebe cada una de ellas, revise que cada componente es correcto, trate de buscar sus problemas en Google a ver si alguien más ha tenido el mismo problema. Puedo dar asesoramiento a través de mensajes y comentarios, pero hay solamente por lo mucho que puedo hacer sin el circuito frente a mí para jugar con.
