Construir su propia sonda lógica en la barata usando un temporizador 555. (3 / 5 paso)

Paso 3: Construcción de cables con pinzas de Caimán!

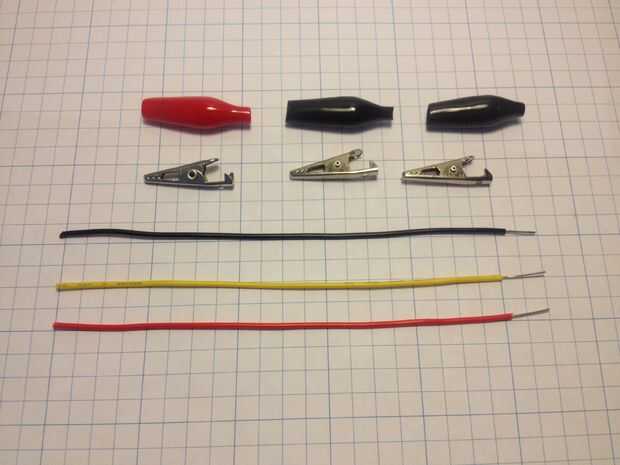

Cortar tres hilos de unos 14 cm de longitud (que es aproximadamente de 5.5 pulgadas para aquellos que no quieren adoptar el sistema métrico como el resto del mundo ;))

Un cable debe ser negro (de tierra) y rojo (positivo) y un tercer color, en mi caso amarilla, que se usa para fijar la sonda en modo TTL. Cada uno de estos pasos se repetirán para cada cable. Fotos proporcionadas para la referencia!

  • Usar el pelacables y exponer unos 2,5 cm (1 pulgada) de hilo.

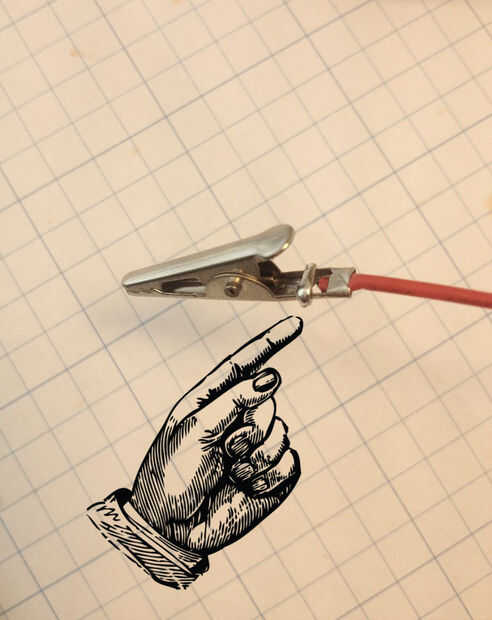

  • Tomar la parte expuesta del cable y alimentación en el agujero del clip (.. .sounds un poco sucia... pero de todos modos)
  • Envuelva el alambre expuesto alrededor del extremo del clip y sellarlo con alguna soldadura.
  • Añadir la cubierta en el clip.

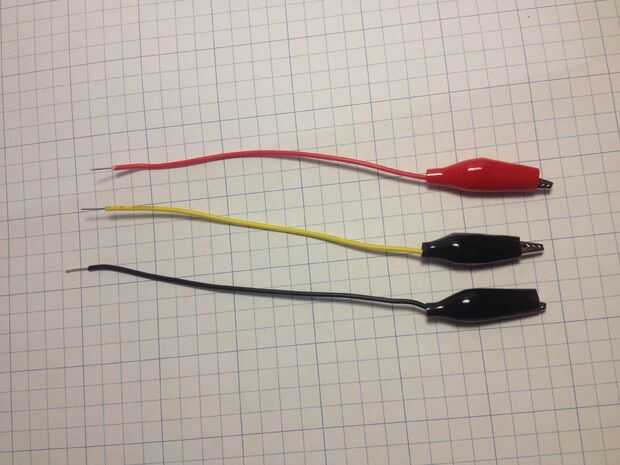

Cuando hayas terminado, conecte los cables a la placa.

  • Rojo conectado a D1
  • Negro de D4
  • Amarilla a R1

De la sonda:

La sonda que utiliza es simplemente un alambre con un clip de Caimán en cada extremo que yo tenía por ahí. Ya sirve para mi bien... que es en ninguna manera me ser perezoso... prometo. Usted puede hacer una simple sonda colocando un plomo sujetado a un extremo de un cable y conecta luego el extremo opuesto al lazo de diodo (D2, D3). Voy a dejar ser creativo aquí!
