Construir micro Lavalier o micrófonos de solapa (4 / 6 paso)

Paso 4: Soldar el conector (estilo iPhone)

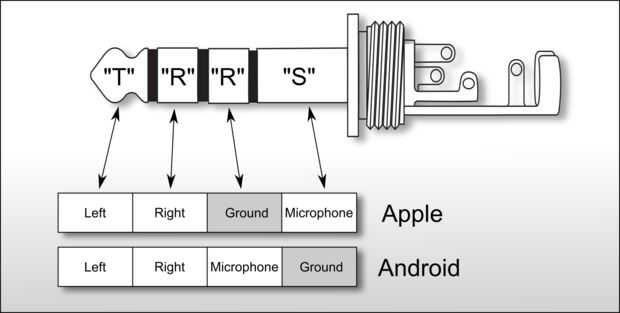

Consulte la tabla que muestra las dos conexiones posibles. Vamos a construir la versión para iPhone. Que por cierto, funciona para iPod Touch, iPads y macbooks.

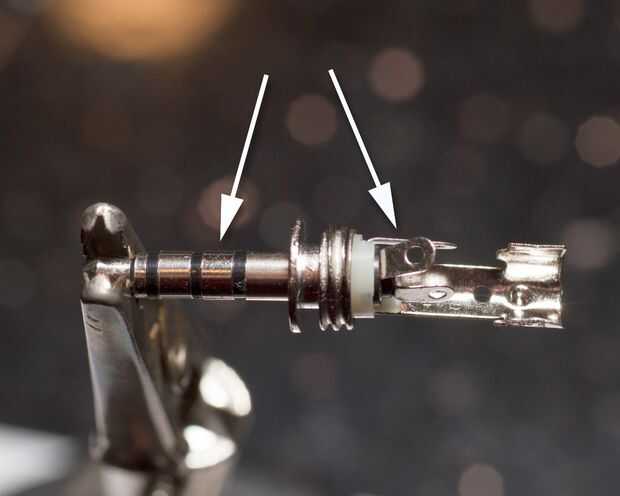

Utilizar un DMM para determinar que conducen correspondió a la conexión correcta de la manga en el enchufe. Para facilitar las cosas, corte las otras lengüetas de la soldadura.

Consejo de seguridad: Antes de soldar el conector poner el exterior parte del conector en el cable que se puede enroscar después de soldar el cable en. Oh sí, frente la manera correcta por lo que se puede atornillar en el puesto de soldadura. Es un fastidio total a hacer un trabajo de gran soldadura y prolijo en el conector y darse cuenta de que olvidó este paso! He hecho esto muchas veces muchas...

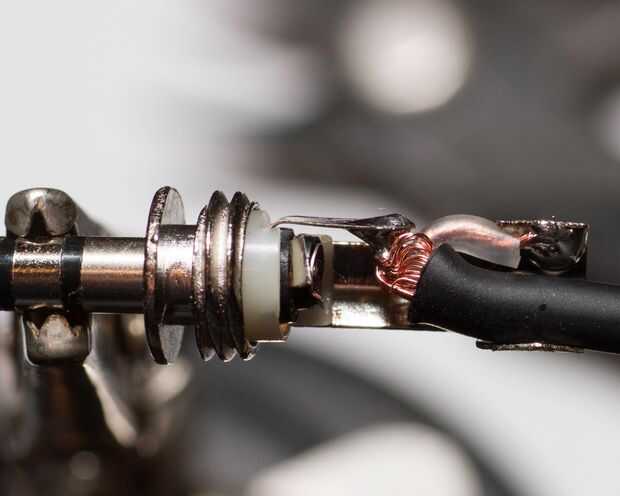

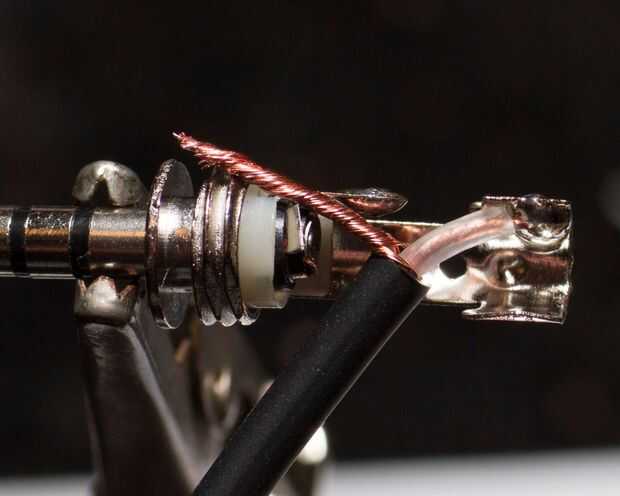

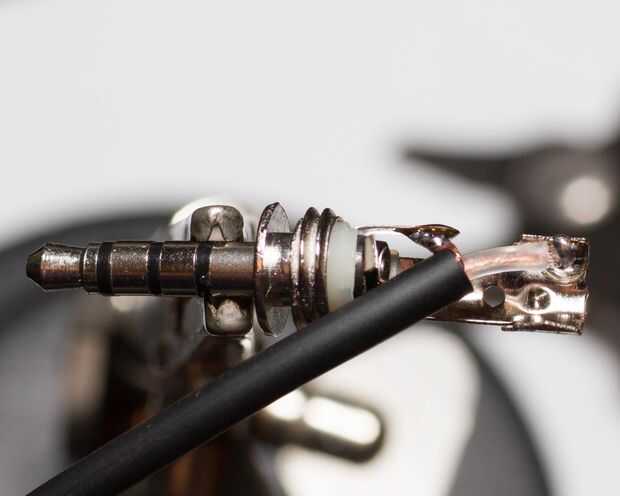

Comience pelando sobre la misma cantidad de aislamiento externo en cuanto a la cápsula. Trence el escudo como antes y tire para un lado. Tira un 1/8" o lo del conductor de centro. El director del centro de la lata pero no de la lata el escudo. Ver las fotos. Suelde el conductor central a la conexión normalmente con conexión a tierra en el conector TRRS. Una vez conectado, mueva la conexión de apantallado cable cierre la lengüeta de soldadura que se soldar a. Recortar el escudo de modo que descanse contra la ficha de soldadura estaño y suelde el cable protector a la ficha curva el alambre para arriba así que existe el conector correctamente y deslice el tornillo de tapa hacia abajo sobre el conector. Apriete el conector y listo! Dale una prueba rápida por enchufarlo a tu iPhone y filmar un video corto o usar la aplicación grabadora y grabar un poco corto de audio. A ver que si funciona, tienes que desconectar el micrófono para activar al altavoz interno. Hacer esto y debe tener algunos audio limpio agradable. Si no funciona, busque pantalones cortos o una soldadura de empalme.
