Paso 1: Encontrar piezas
Encontrar piezas:
Después de mi mod un mic chino barato instructable volví las raíces de mis primeros experimentos con cápsulas de micrófono. Específicamente la cápsula de micrófono Panasonic WM-61A . Esto fue una gran cápsula pequeña que era ampliamente utilizada en la comunidad DIY. La diferencia entre éste y la cápsula que utilicé en el instructable es que la cápsula de Panasonic tiene el FET construido en él ya mucho simplificar la circuitería necesaria para su uso. Por desgracia también es obsoleto. Tenía cuatro izquierda de una compra de Digikey hace unos años, pero necesitaba un reemplazo si tuviera que utilizarlo en un proyecto. Mirando a través de JLI' encontré la JLI-61A que sospechosamente tenía las mismas especificaciones como Panasonic WM-61A. Tiempo para pedir a diez de ellos y ver cómo comparan. Me alegró cuando demostró para arriba. Físicamente son idénticos y tienen el sabio sonido par si no un poco más tranquilo.
Cómo funcionan:

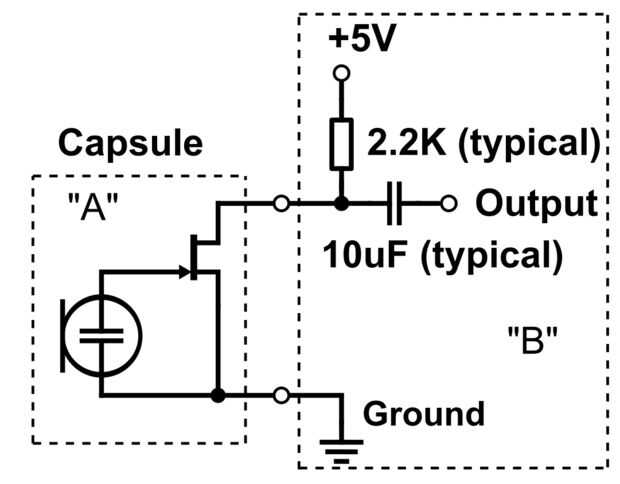

Se trata de cápsulas electret similares a las que usé en mi anterior instructivo con una gran diferencia. Tienen un transistor FET interno que la interfaz con el mundo exterior. El FET tiene una función adicional de un diodo interno que tiene suficiente corriente que puede sustituir la resistencia de ohm 1gig que se utiliza en el circuito de "Alice" o Schoeps en el instructivo de la salida. Ver que figura 1 caja "A" contiene la cápsula y el FET todo en un paquete pequeño agradable. Caja "B" contiene el resto de la electrónica necesaria para tirar de la señal del micrófono y enviarlo a lo que es el siguiente. La parte fresca de la es mayoría de los dispositivos que puede utilizar una cápsula de micrófono como esta ya contiene el condensador, la resistencia y la fuente de 5 volts DC. La mayoría de los FET se puede suministrar de 1.5 a alrededor de 10 voltios DC y funcionará. Alimentación como esta se llama energía de micrófono "Enchufe en el poder" o PIP. Cosas que esto incluyen tarjetas de sonido de PC, ordenadores portátiles Mac, teléfonos inteligentes, dedicadas grabadoras y cámaras réflex digitales con conectores de micrófono. Todo lo que tenemos que hacer es alambre de la cápsula a un jack de 3,5 MM correctamente y tenemos un micrófono externo rápido y fácil.
Permite construir algunos!
Hay tres estilos básicos de esto:
Entrada mono para un teléfono inteligente con un jack de 3.5mm de TRRS (iPhone y Android)
Entrada mono para una tarjeta de sonido de PC
Entrada estéreo a un grabador externo como un H4N Zoom o una réflex digital
Aquí está lo que necesitamos:
Las cápsulas de micrófono. Disponible en electrónica JLI aquí.
Delgada solo conductor blindado. Utilicé cable Mogami. Específicamente el W2330 solo conductor y W3031 para dos conductores. No utilizamos los dos conductores en este instructable, pero es gran alambre.
Hay múltiples fuentes estéreo de que 3.5mm enchufes y ya tenía algunos de esos pero estos funcionará muy bien.
El TRRS unos son más difíciles de llegar. Encontré algunos por $7 cada uno y simplemente no podía justificarla... Así que busqué en otros lugares... Y estos de dealextreme aquí. ¡ Hola! 20 de ellos por $7 que puedo hacer. Amazon tiene también buscar "trrs enchufe" y obtendrás varios resultados de diferentes precios.
Tubería del encogimiento del calor
Herramientas necesita un soldador, herramientas de electrónica típica y una cuchilla de afeitar. También una plantilla de cocodrilo clip "holding" es ideal para soldar a las cápsulas.
