Paso 4: Configuración de los componentes eléctricos
Hipótesis:
Constructor de había visto el video del edificio:
Piezas necesarias:
Herramienta de la encrespadura
Cortadores de alambre
Soldadura de hierro
Materiales:
De la soldadura
10 x cable macho desconecta
8 x disconnets hembra cable
2 x conectores de anillo para conexión de la batería
red de alambre de calibre 40' x 16
40' x 16 calibrador de alambre negro
negro con fusible y cable de calibre 12
cable rojo de calibre 12
Paso 1 - hacer 18 Cable desconecta temporizador, regulador solar, solar panel(s) y batería
-1a paso - corte 8 x 5 "x 16 rojo cable calibre, ambos lados de la tira
-1b paso - cortar 10 x 5 "x 16 calibrador de alambre negro, ambos lados de la tira
-Paso 1c - Crimp hembra/macho desconecta para hacer:
--2 x cobre x hembra negro * regulador solar
--2 x macho cobre, rojo * regulador solar
-2 x negro hembra, hembra x * temporizador
-1 x negro macho, hembra x * temporizador
-1 x rojo hembra, macho x * temporizador
--5 x cobre x macho, negro * negativo batería y panel solar
--5 x hembra cobre, rojo * positivo de la batería y panel solar

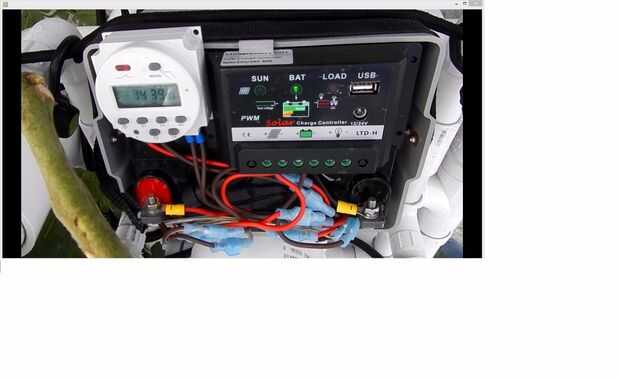

-Paso 1d - conectar el regulador solar, reloj y batería
Paso 2: hacer 4 cables de las conexiones macho negro con fuse(10amp) para el negativo de la batería terminal
-Paso 2a - la soldadura de cobre macho 4 x
-Paso 2b - soldadura 1 x calibre 12 (fusible y cable) negro a 4a, use cinta de cable negro sobre la soldadura de punto
-Paso 2c - prensado 12 calibre anilla a 4b
Paso 3 - hacer 4 conexiones hembra cable rojo para el positivo de la batería terminal
-Paso 3a - la soldadura de cobre x hembra 4 x
-Paso 3b - calibrador de soldadura 1 x 5 "x 12, rojo a 5a, use cinta de cable negro sobre la soldadura de punto
-Paso 3c - 12 doble calibre anilla a 5b

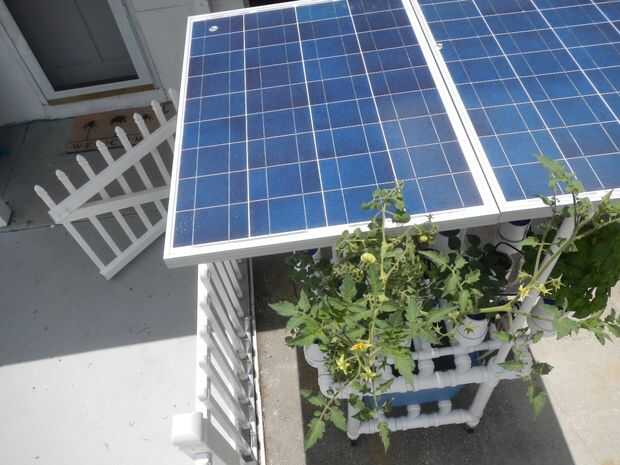

Paso 4 - hacer panel solar conectores/adaptadores
-Paso 4a - soldadura 1 x cobre x hembra rojo al conector hembra panel solar
-El paso 4b - soldadura 1 x cobre x macho negro al conector macho panel solar
Paso 5 - Haga las conexiones de cable para el panel solar (10 pies)
-Paso 5a - corte 1 x 10' x 16 calibre rojo y negro, ambos lados de la tira
-Paso 5b - Crimp hembra x macho rojo y prensar macho x hembra negro
-Paso 5c - cables de lugar en split protector cable tubería cerca de cada extremo con lazo de alambre pequeño

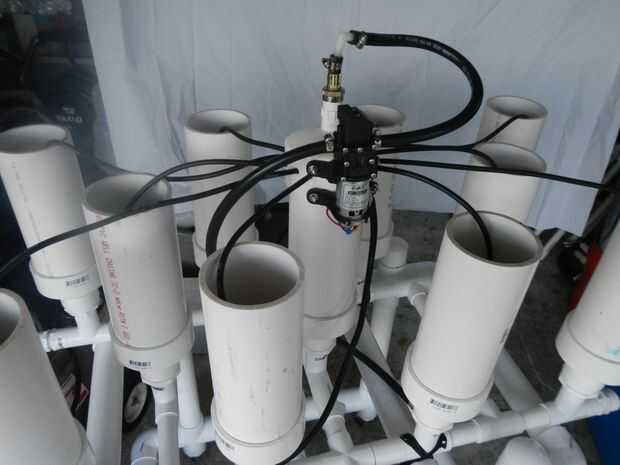

Paso 6 - Haga las conexiones de cable para bomba principal (8 pies)
Medidor de corte 1 x 8' x 16 - paso 6a -, rojo y negro, ambos lados de la tira
-Paso 6b - Crimp hembra x macho rojo y prensar macho x hembra negro
-Paso 6c - cables de lugar en split protector cable tubería cerca de cada extremo con lazo de alambre pequeño

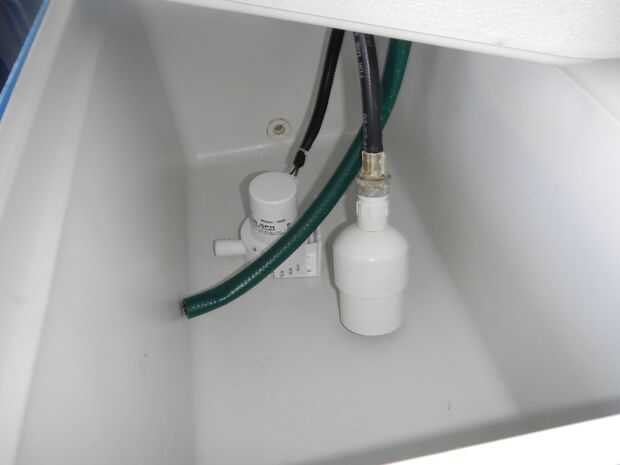

Paso 7 - conectores de presión sobre bomba de achique ampliar si es necesario a 8'
