Construir el convertidor DC-DC ajustable en Flowerpad Protoboard (3 / 8 paso)

Paso 3: Fija DC connectorï¼ J3ï¼

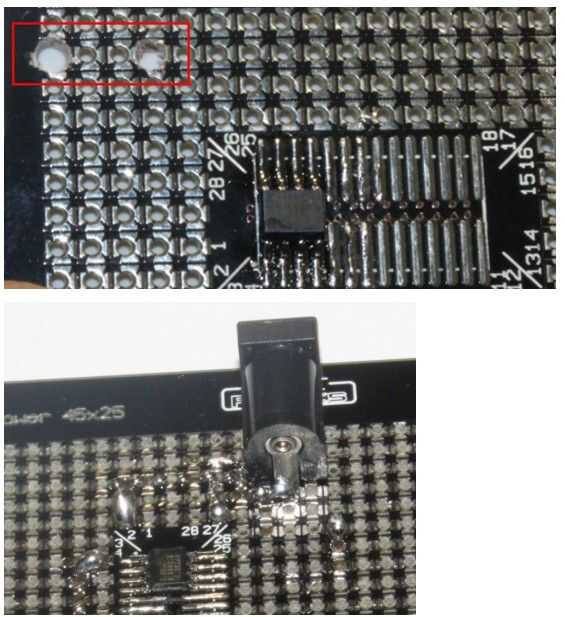

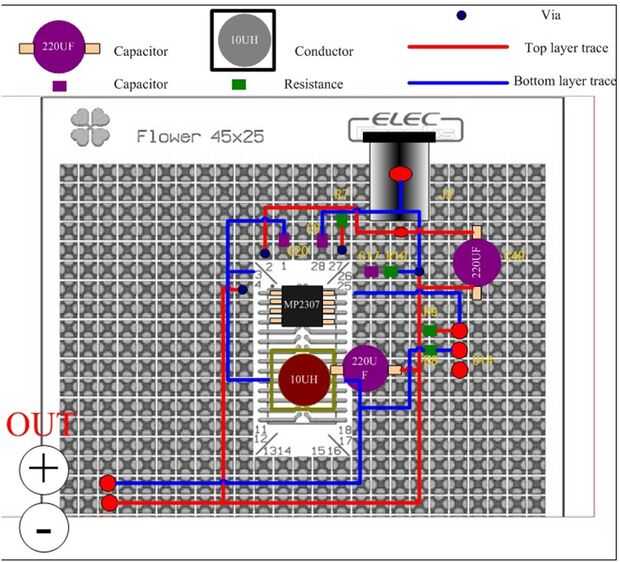

La imagen de arriba es el diagrama de las conexiones eléctricas.    Por favor, fije el conector J3 como se muestra en la imagen. El pin del conector es plano, por lo que necesitará perforar dos agujeros más grandes como la siguiente imagen que se muestra.
