Construcción de una impresora de Delta $550 (AU) (5 / 13 paso)

Paso 5: Caliente extremo

El extremo caliente es donde la magia sucede esto es donde el filamento va de un sólido en un líquido de unos pocos milímetros y es muy fácil de romperse así que ten cuidado esto es un montaje muy estrecho hacia adelante.

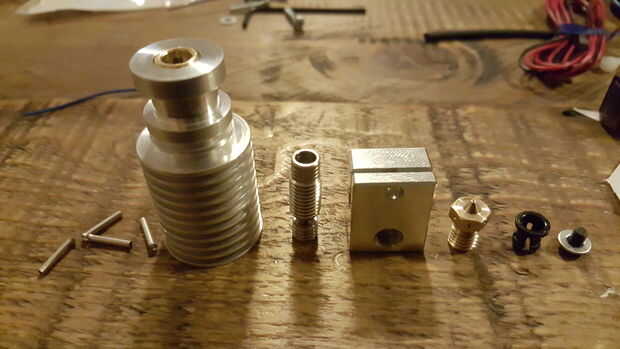

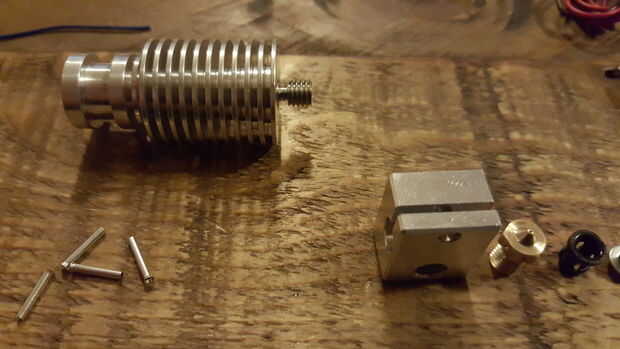

PIEZAS
• Disipador de calor
• Freno de calor
• Bloque de calentamiento
• La boquilla
• El conector de Bowden
Arandela y tornillo pequeño •
• Tubo de encrespadura de la virola
• 100K termistor
• Los cables de alambre gemelo
• Calentador de cartucho
• Calor compuesto
• El tornillo más grande

Paso: 1

Tornillo freno de calor en la mano de disipador de calor apriete a mano solamente.

Paso: 2

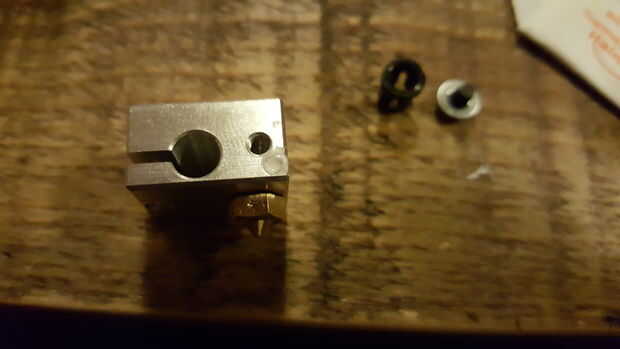

Enrosque la boquilla en el bloque de calentamiento en el lado con los agujeros más cercanos al fondo.

(PRO TIP: Enrosque la boquilla en todo el camino y fuera un cuarto de vuelta por ahora.)

Paso: 3

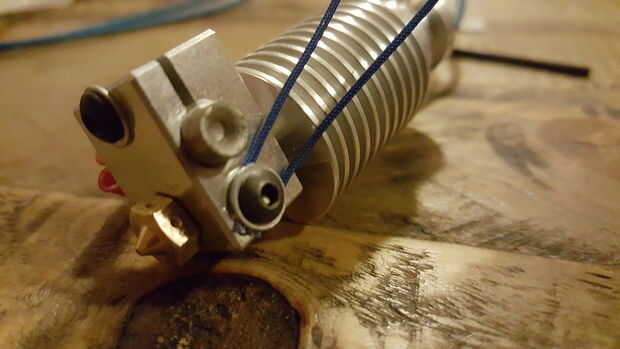

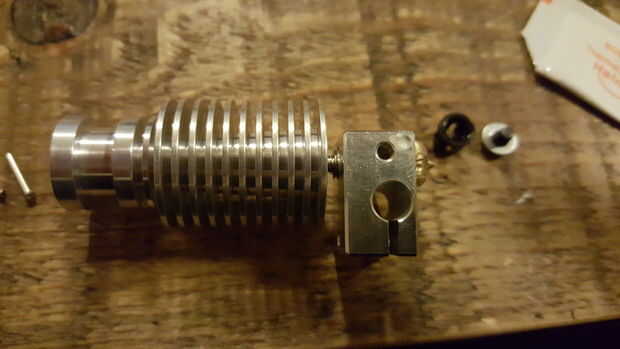

Ahora Atornille el freno de disipador de calor y calor en el bloque de calentamiento hasta llegar a la parte posterior de la boquilla.

NO APRIETE EL CALOR DEL FRENO MÁS!!!!

Tomar la pinza o algo que sujete el bloque de calentamiento y apriete la boquilla contra el freno del calor

porque el freno de calor puede doblar muy fácilmente.

Paso: 4

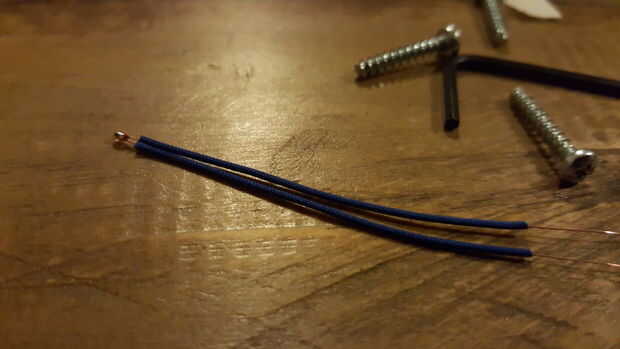

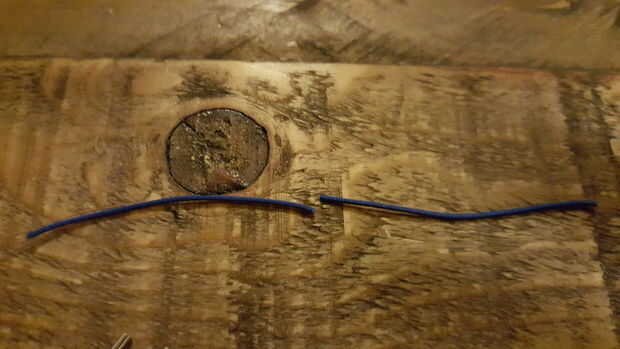

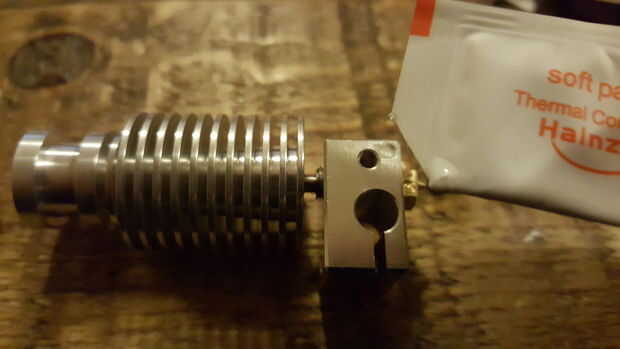

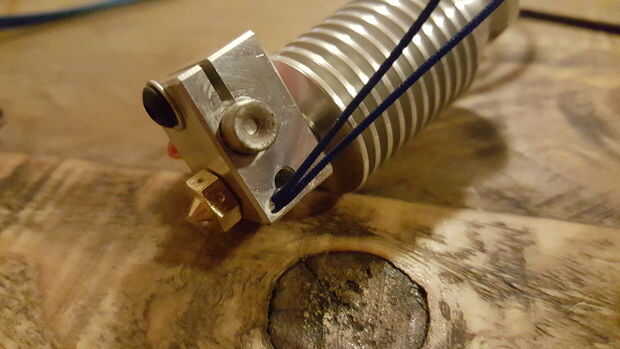

Coloque una pequeña cantidad de calor compuesto en el orificio más pequeño en el bloque de calentamiento. A continuación tome la manga azul de fibra de vidrio resistente al calor y cortar por la mitad y mucho cuidado deslice los tubos en los cables del termistor no separe los conductores esto puede dañar el bulbo de cristal en el extremo y el termistor sí mismo. y por último introducir el termistor en el orificio con calor compuesto y asegure cuidadosamente los cables con un tornillo y una arandela

(PRO punta: no todas las arandelas se crean igualmente uno lateral es lisa y la otra tiene filos Asegúrese de que el lado liso hacia abajo en las puntas de la sharp bordes pueden pinchar la manga y corta el termistor dar lecturas inexactas)

Paso: 5

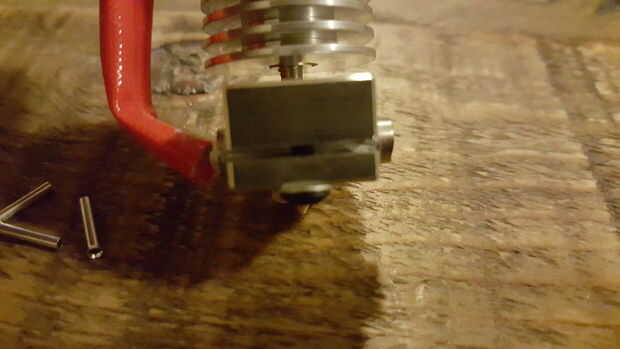

Deslice los tubos de encrespadura de la virola sobre la azul manga por manga junto con un pedazo corto de calor retráctil. Empalmar los cables y la diapositiva del tubo de presión hacia atrás sobre el empalme y apretar con los alicates y del encogimiento del calor les por lo que no corta hacia fuera.

Paso: 6

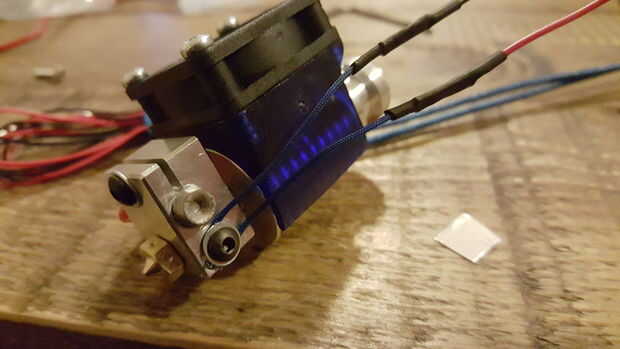

Atornillar el ventilador en el inyectado azul de la cubierta y el clip que en del disipador de calor. Tuck que se agrupan los cables del termistor debajo de que todos los cables el ventilador. Finalmente Introduzca el tubo negro de Bowden conector en la parte posterior del disipador de calor.

Eso es que todo el extremo caliente se lleva a cabo.
