Paso 4: Marco inferior y superior del marco
Con todo en este estilo de impresora consistencia es clave para obtener impresiones exactas. Los marcos superior e inferior deben ser muy idénticos.
PIEZAS
1. principales vértices x3
2. base vértices x3
3. M3x8mm tornillo x54
4. M3 Tuerca x42
5. 360mm OpenBeam x9
6. 750MM OpenBeam x3
7. paso a paso Motor x3
8. estirador del Monte x1
9. final parada de Monte x1
Paso: 1

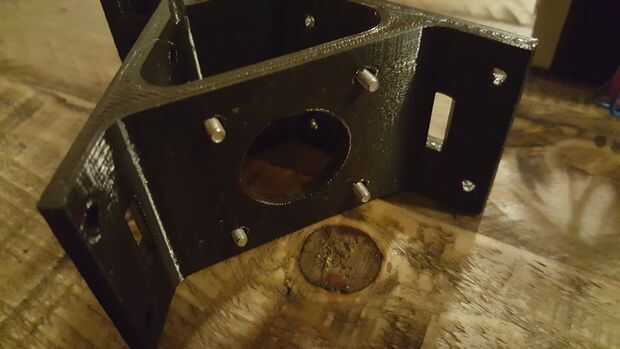

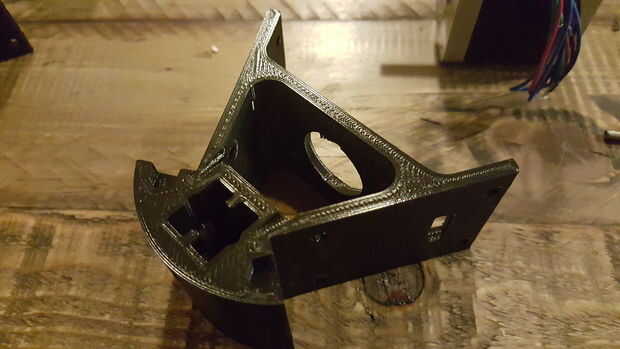

Tomar los vértices de la parte inferior (los más gruesos) y empujar cuatro tornillos M3x8mm a través de los orificios de hacer esto para todas las piezas inferior 3.
Paso: 2

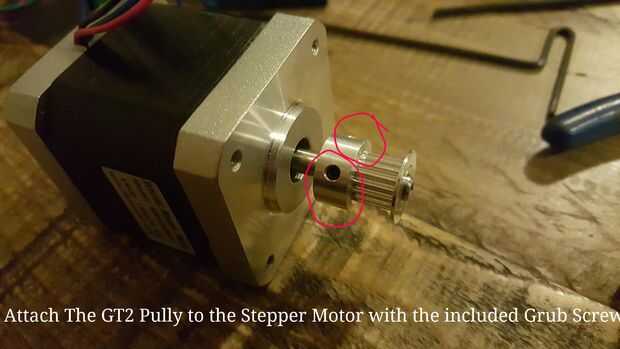

Coloque la polea GT2 en el Motor de pasos y atornille los tornillos pequeños Grub que viene con las poleas no apretarlos no todavía.
Paso: 3

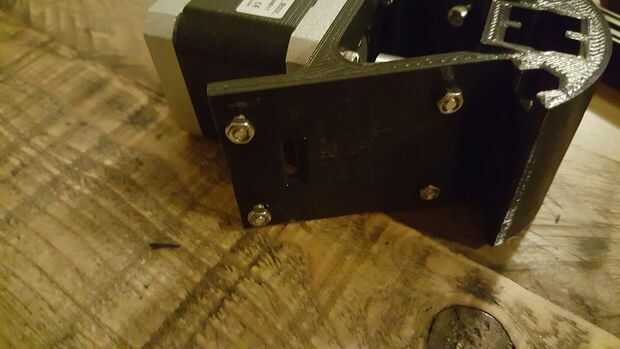

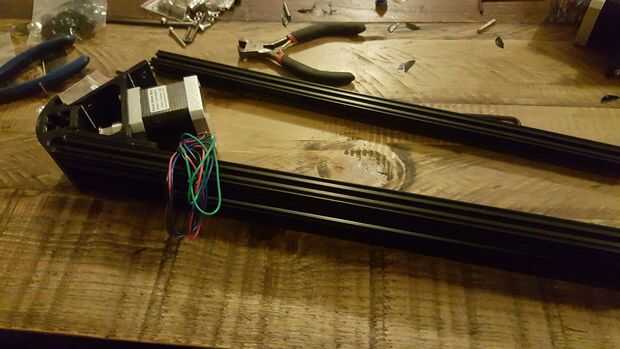

Poner el Motor paso a paso sobre su espalda y lugar los vértices inferior en ellos los tornillos con los agujeros de los motores paso a paso cara y apretar hacia abajo asegurando el Motor.
(PRO TIP: Asegúrese de que los hilos que salen del Motor enfrentan ya sea izquierda o derecha no hasta o hacia abajo porque interfieren con otros componentes.)
Paso: 4

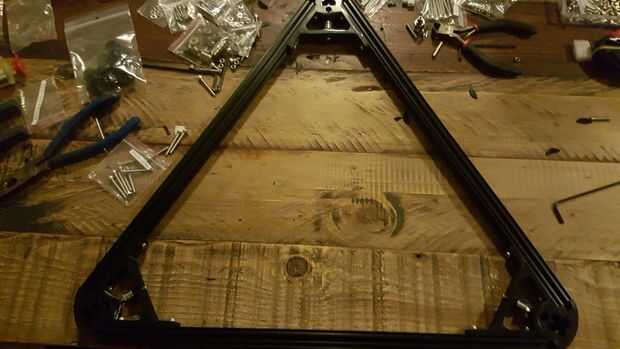

Tomar los vértices de la parte superior y Tornillos M3x8mm empuje a través de los lados (desde el interior con la tuerca hacia el exterior) y asegure con una tuerca atornillada libremente en. Siguiente diapositiva en un pedazo corto de abrir a cada uno de los vértices superiores de la viga y apriete hacia abajo luego alinearlos en un triángulo y al mismo tiempo empujar hacia los demás un poco hasta que se reúnan. Luego apriételos todos abajo
(PRO TIP: hacer las caras de los vértices se enfrentan a la misma manera que hay un lado brillante y un lado mate Asegúrese de que el lado brillante esté hacia abajo.)
Paso: 5

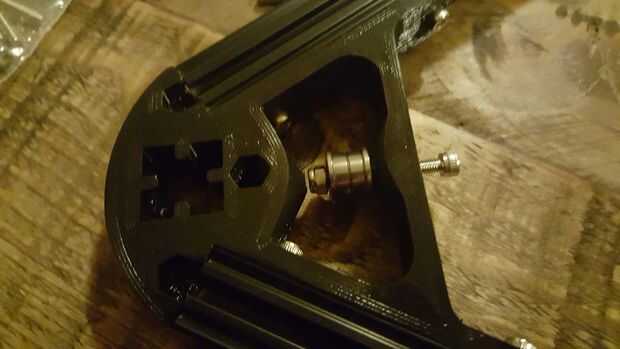

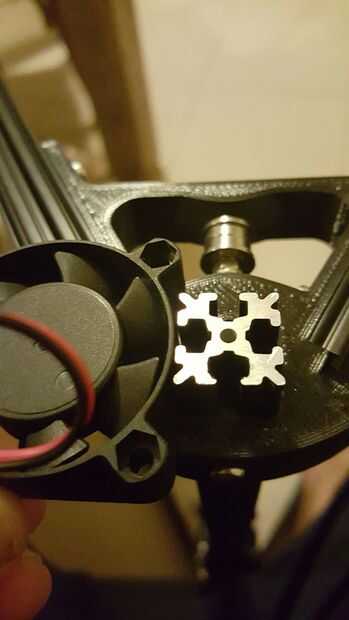

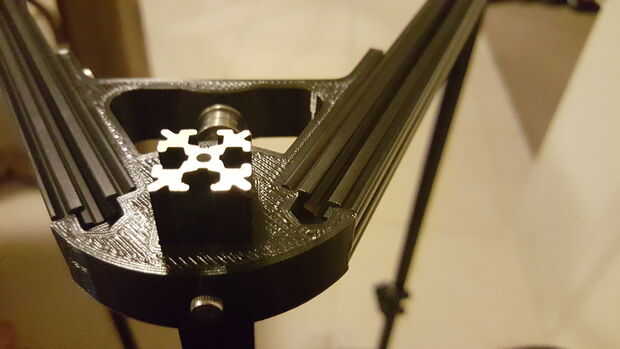

A continuación tomar un tornillo M3x30mm y atorníllelo en el los vértices superiores y lugar dos rodamientos con bridas en el tornillo con el reborde hacia el exterior. Una vez que el tornillo quede al ras con los cojinetes alicate para sujetar una tuerca nylock al cojinete y continúe atornillarlo.
Paso: 6

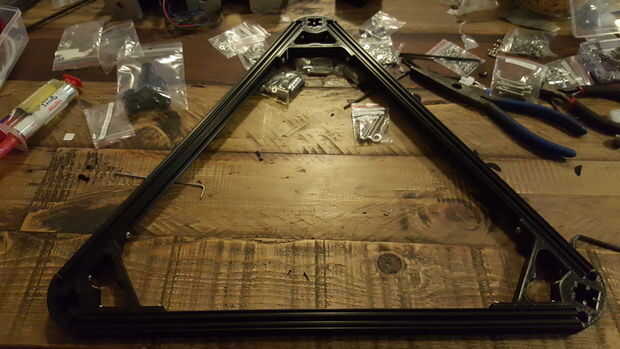

Para los vértices de la parte inferior, siga las instrucciones en "paso: 4" la única diferencia es que cada vértice se conecta a dos vigas abiertas en un lado.
Paso: 7
Con la parte superior e inferior Marcos ensamblados toman una de las tres piezas de viga larga abierta y empuje en uno de los vértices de fondo Asegúrese de que esté al ras con la parte inferior hacer esto con los tres
(PRO TIP: poner el marco inferior en una superficie plana y dura la suavemente empuje si no avanza Afloje los tornillos en el exterior y vuelva a intentarlo.)

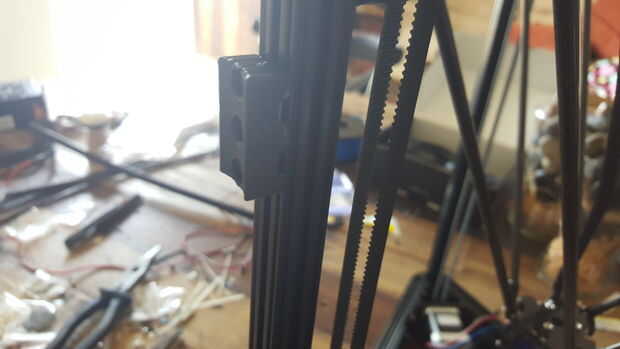

(Punta SUPER PRO: Deslice el bloque pequeño para el montaje de la extrusora en el exterior del marco. Luego deslice los carros vertical completados en las tres patas y el tope se monta después de ellos a continuación el marco superior puede ser montado de lo contrario tendrás que llevarlo varias veces)
Eso es todo listo con el marco es sin duda la parte más difícil del edificio de la la impresora.
