Construcción de un módulo de creación de prototipos de protoboard (5 / 5 paso)

Paso 5: Etiquetado de los componentes

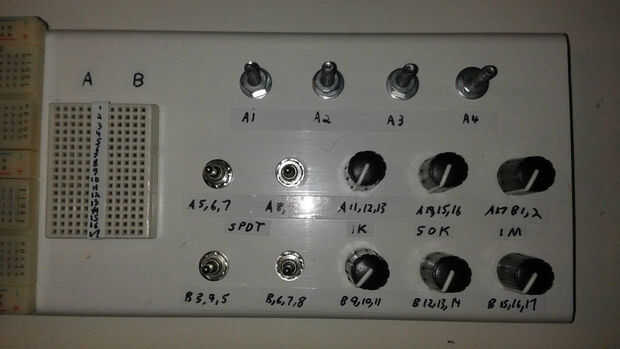

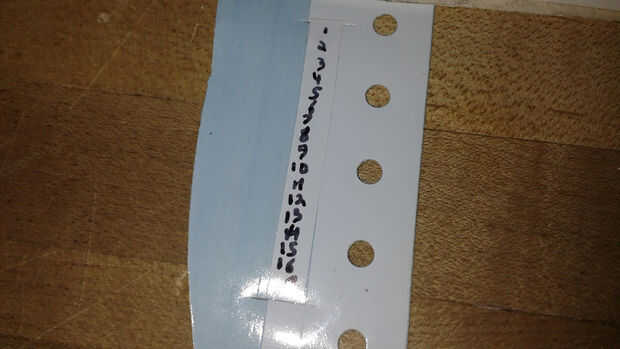

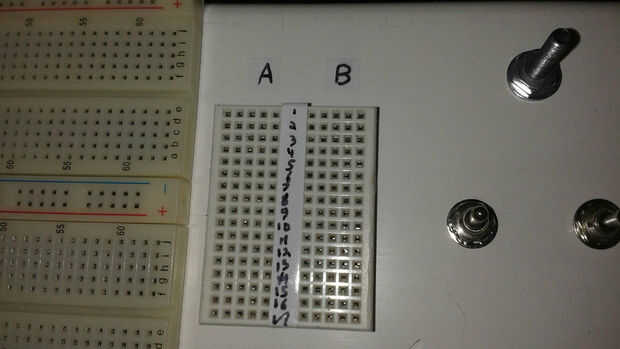

Usé algunos reciclados vinilo adhesivo y un marcador permanente fino-línea para hacer las etiquetas para el módulo de creación de prototipos. Marqué los lados del agujero 170 protoboard 'A' y 'B'. Hice una etiqueta para el centro del tablero y había etiquetado las filas 1-17. También hice las etiquetas para los componentes para identificarlos y tener en cuenta que filas en el protoboard cada uno conectado a.

Es él-el módulo de creación de prototipos de protoboard está listo para usar. Esto es mucho mejor que intentar ajustar pequeños potes ajuste con un destornillador!
