Construcción de un módulo de creación de prototipos de protoboard (2 / 5 paso)

Paso 2: Preparación del Panel

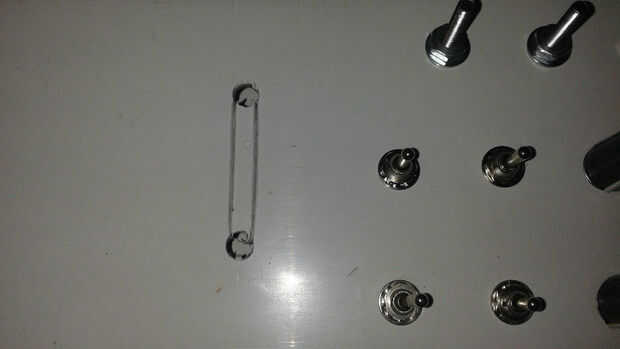

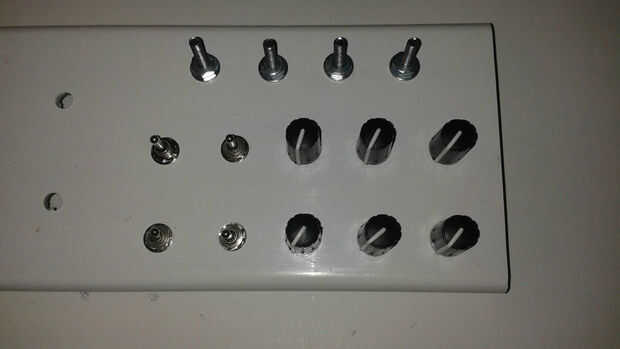

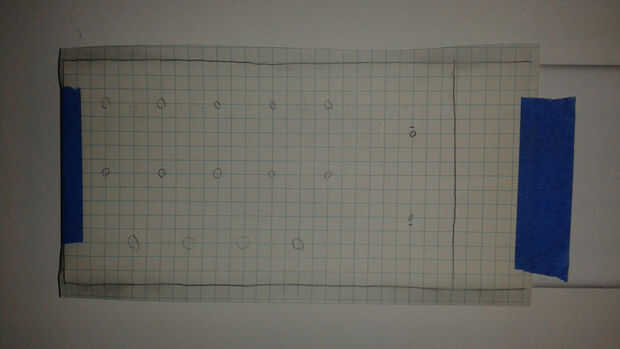

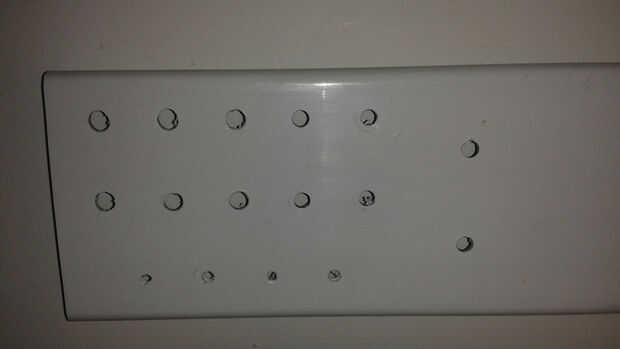

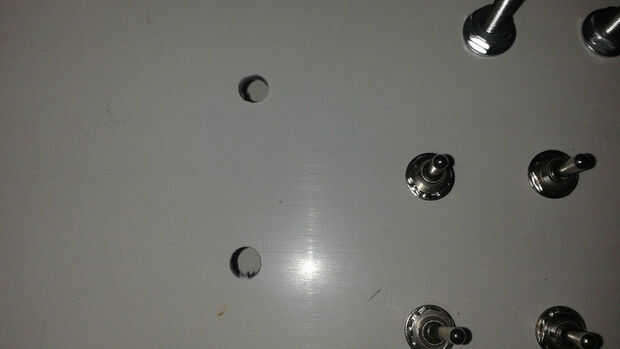

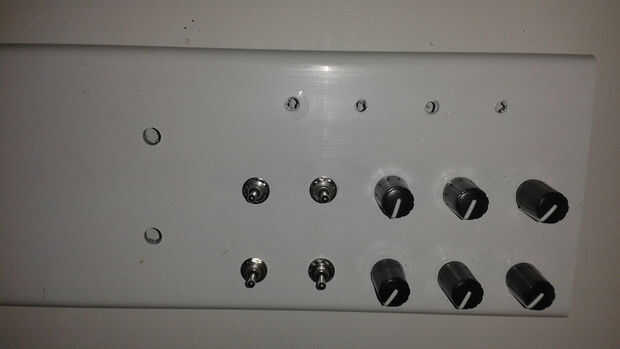

Usé el diseño desde el papel de gráfico para crear una plantilla. Me pegadas a la parte delantera del panel y utilizado para perforar agujeros para los componentes. He perforado a su tamaño final con las brocas adecuadas y había instalado los componentes y los mensajes de tornillo. Cortar una ranura entre los dos agujeros a un lado para crear una ranura para aceptar los cables desde la parte inferior de la placa pequeña en el siguiente paso.
