Paso 1: Diseñar el prototipo de módulo
Cuando diseño un módulo de creación de prototipos de protoboard tengo que guardar algunas cosas en mente. Los componentes que desea usar, la forma y el tamaño de su caja de proyecto o el panel y el tipo de circuitos que usted está interesado en la construcción de todos tienen un impacto en el producto final.
Los componentes son muy importantes. Yo uso sobre todo piezas de reciclado, especialmente cuando casé empecé. Usando partes recicladas le da acceso a una amplia variedad de opciones con muy poca inversión. Lo mejor que puede hacer un nuevo aficionado de la electrónica es encontrar un roto mezclador de audio. Me llevó aparte a un mezclador de audio de 16 canales recientemente y me 90 potenciómetros con las perillas, 50 interruptores, conectores de salida audio 2 docenas, dos metros y una tonelada de bits internos útiles. Que componentes utiliza, conseguirlos todos juntos en un solo lugar antes de usted comenzar a construir para asegurar que le caben todos el gabinete elige.

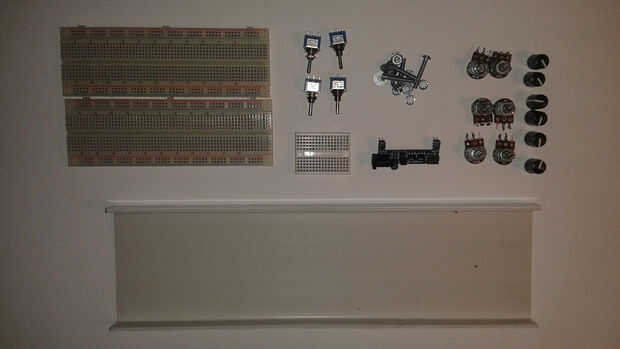

Se utilizará la unidad que estoy construyendo aquí en una próxima serie de proyectos. Contará con seis macetas en tres valores diferentes, cuatro interruptores y cuatro puestos para pinzas de cocodrilo, así como breadboards dos 830 agujero.
El cuadro de proyecto es también muy importante. Debe tener espacio suficiente para mantener todos los componentes necesarios. También debe ser lo suficientemente pequeño como para ser útil y fácil de trabajar. He utilizado cajas de cigarro y otros recintos rectangulares plana. Usted quiere estar seguro de que el material es lo suficientemente delgado como para que los componentes se pueden ir a través con suficiente espacio para su montaje.

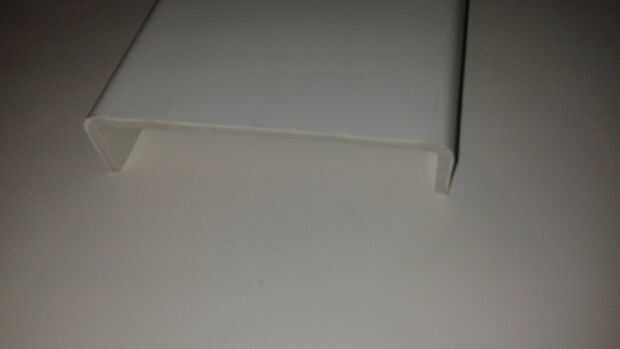

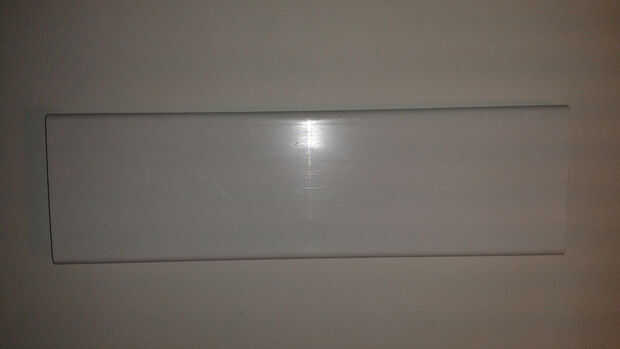

Utilicé material de poste de 4 "x 4" PVC valla a hacer un 4 "x 14" x 1 "panel. Esto más tarde montará en una caja como parte de una serie más grande de proyectos.
Finalmente, es necesario considerar el tipo de circuitos que interesa por lo que el proyecto satisface las necesidades. Si usted quiere construir sintetizadores y circuitos de audio asegúrese de incluir un montón de macetas y tal vez un altavoz y de pequeña clase amp D. Si desea trabajar con un microcontrolador breadboardable trabajar en código de robótica son algunos motores, servos y sensores. Lo que usted quiere hacer, usted puede construir un módulo cool prototipos personalizados para diseñar y perfeccionar tus circuitos.
Este proyecto se utilizará para el diseño y la prueba simple CMOS basado en circuitos de audio. Necesito potes y conmutadores para esto. Los circuitos construidos este módulo será parte de un sintetizador modular, donde los diferentes circuitos secundarios están conectados con cables de jumper clip cocodrilo, por lo que también incluyo unos tornillos para actuar como contacto.

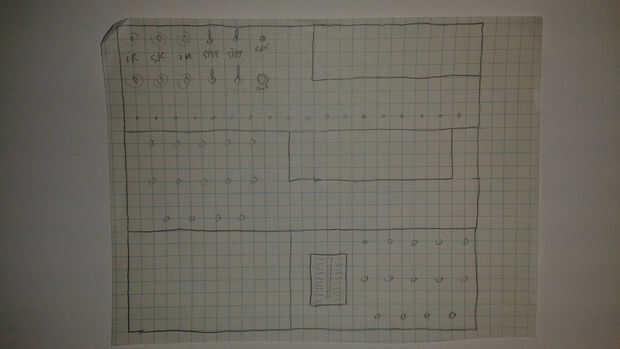

Una vez que los componentes y el cuadro que lo usaría, solía papel milimetrado dibuje unos diseños diferentes. Una vez que tenía un diseño que estaba contento con es tiempo para el siguiente paso.
