Construcción de un escudo de ISP para Arduino (3 / 6 paso)

Paso 3: Inserte los LEDs

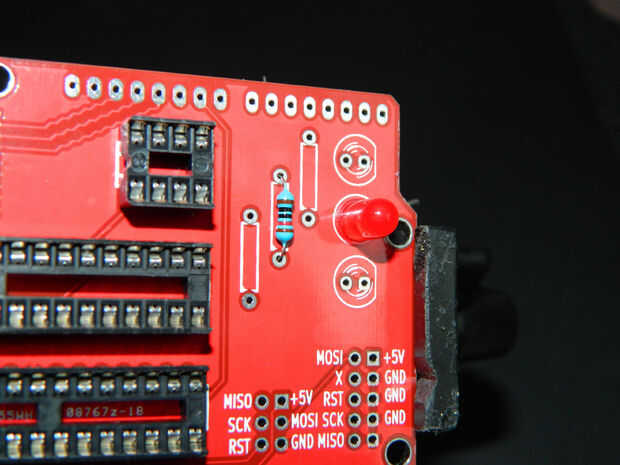

LEDs are great. Es cómo nos fuimos. El Error rojo conducido primero la soldadura y la resistencia adecuada. Sólo hay uno de este valor (180 Ohm). Empuje hacia adentro desde el frente, alineando el borde aplanado del collar del LED a la a la parte aplanada del círculo en la pantalla de seda. Pantalla de seda es las manchas blancas en el tablero.

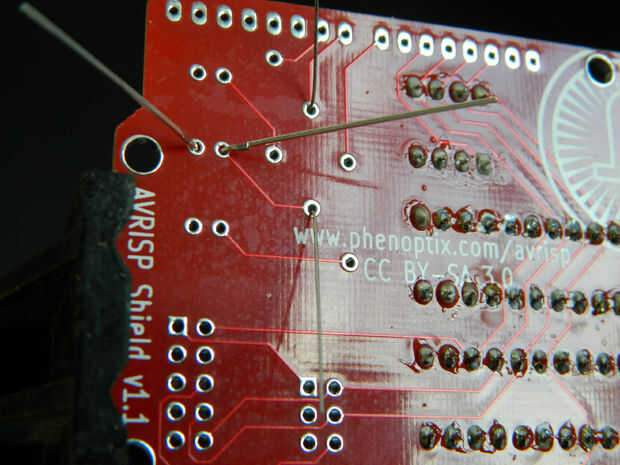

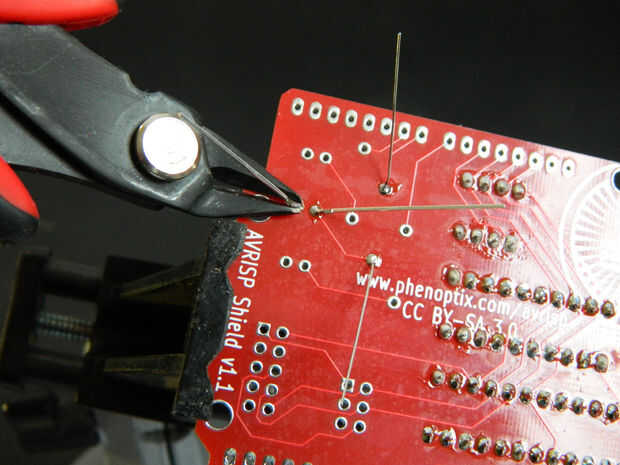

Una vez empujado a través de doblar las piernas en el LED y el resistor hacia atrás y la soldadura de las juntas como antes. La Unión de la almohadilla y el pin de calor y aplicar soldadura. Una vez soldadas puede clip de las piernas. Pon tu dedo en el extremo de la pierna como clip. De esa manera no tendrás que sacar la bola del ojo más adelante...

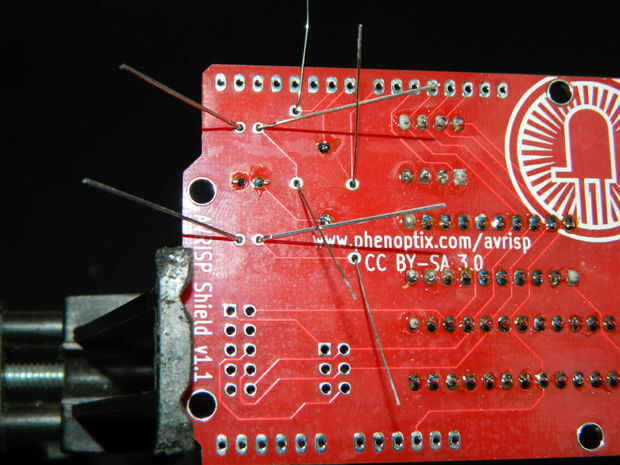

Ahora para el azul y el verde, es la llamada, el LED, superior donde tenemos verde va a ser los latidos del corazón LED. La parte inferior uno parpadea alegremente las fichas se están programando. Estos muchachos en la soldadura, así como las resistencias y clip de las piernas, protegiendo los ojos una vez más.
