Paso 4: Conecte los cables del interruptor ventilador y poder-despierta en GPIO cabecera la Raspberry Pi

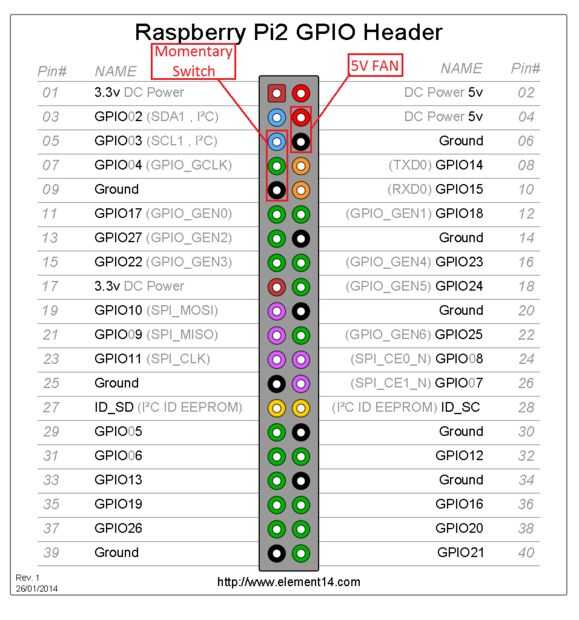

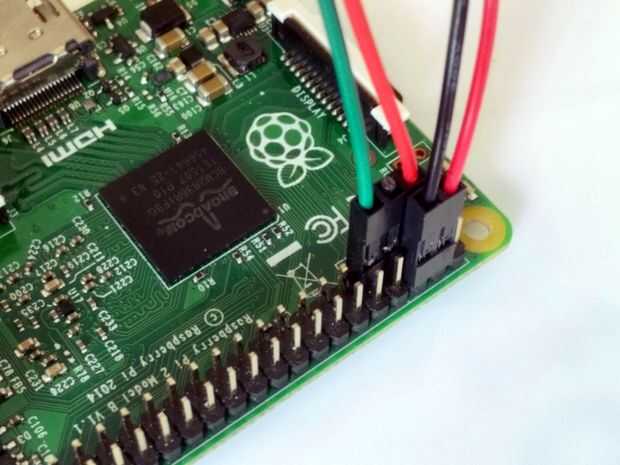

Conecte el ventilador a los pines 4 y 6 (5V y tierra, respectivamente) de la cabecera GPIO y el interruptor momentáneo a los pines 5 y 9 como se muestra. Tenga en cuenta que no hay conexión al pin 7 del encabezado GPIO - el objetivo del interruptor es momentáneamente conector de tierra 5, que es lo que despierta el Raspberry Pi.
Utilizando cuatro tornillos M2.5 y tuercas, montar la frambuesa pi a la interna del chasis. El borde de la pi con los conectores debe ir hacia la parte superior de la lámpara.
Usando cuatro tornillos M3x8mm (o, alternativamente, cualquier tornillos vinieron con el disco duro), Monte el disco duro de 2.5" en la interna del chasis, por encima de la frambuesa pi.

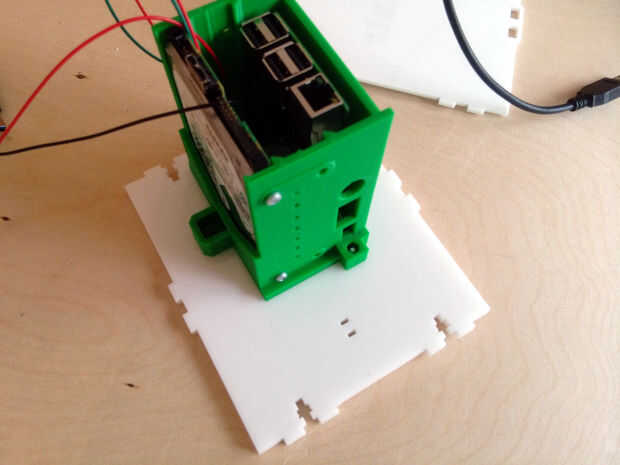

Ahora, instale el aparato en sí mismo a la placa inferior de la caja, usando tres tornillos de M3x14mm insertados desde el lado inferior. Asegúrese de que tiene la parte inferior de la placa el lado derecho arriba como se muestra - las dos pequeñas ranuras deben ser a la derecha de la lámpara impresa 3D cuando se mira desde el lado del disco duro.
