Construcción de un centro hogar piCentr (1 / 6 paso)

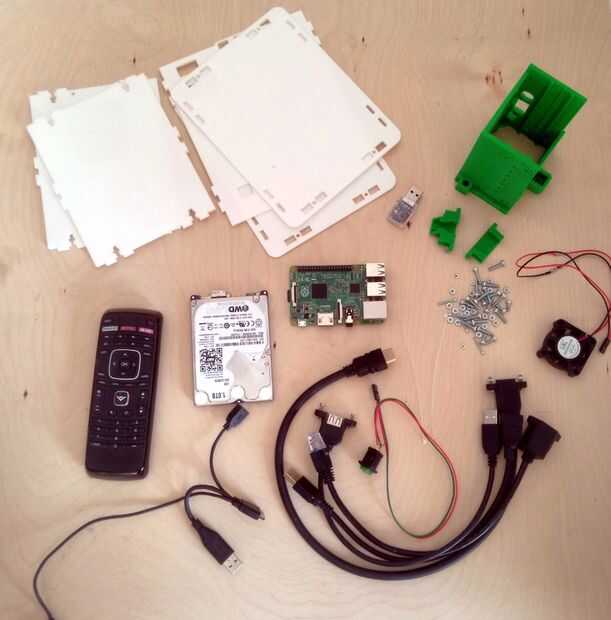

Paso 1: Lista de partes (lo que necesitará construir su piCentr)

La electrónica

1. frambuesa Pi 2

2.a Western Digital pidrive kit (adaptador de disco duro y cable) o

2.b Sabrant USB 2.0 convertidor disco duro SATA/IDE con fuente de alimentación y los 2.5" disco duro de su elección.

3. dispositivo de control remoto USB FLIRC

4. un control remoto que usted ha programado para trabajar con su FLIRC.

Los Cables (cada uno aproximadamente de 12 pulgadas de largo)

1. 1 x cable HDMI a HDMI de montaje en panel con tornillos de montaje

2. 1 x USB tipo a cable USB montaje del panel con tornillos de montaje

3. 1 x USB tipo A hembra del cable USB (extensión)

4. 1 x cable de Ethernet a ethernet de montaje del panel con tornillos de montaje

El Hardware

1. piCentr laser-cortó recinto (6 piezas)

2. 40 x 40 mm x ventilador de DC de 5V de 10 mm

3. el panel montaje Interruptor de impulsos (por ejemplo C & K 8125 con J81 complemento marco)

4. piCubed interna del chasis (3D impreso)

5.a pidrive cable panel mount adaptador (3D impresos) o

5.b Sabrant cable panel mount adaptador (3D impreso)

Los sujetadores

1. 17 tornillos de x M3x14mm

2. 17 tuercas hexagonales x M3

3. 4 tornillos de x M3x8mm

4. 4 x M2.5x12mm tornillos (tornillos de M2 también funcionará)

5. 4 x tuercas M2.5

6. 2 x mini abrazaderas de plástico (4")
