Paso 6: Montaje de ESC y tablero de distribución de energía

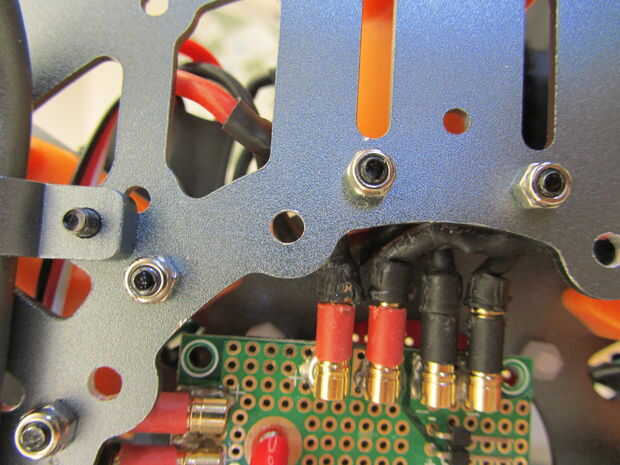

- Compré a un nifty pequeña Junta que permite la salida perfectamente Unido y organizado. No molesta colocar que para el MAINFRAME, como ver en un par de mis fotos, había usado los pernos y tuerca de plástico para fijar a la placa superior, pero más tarde me di cuenta de que no existía ninguna manera que el tablero de distribución podría permanecer en la ubicación predeterminada después de enchufar en la ESC.

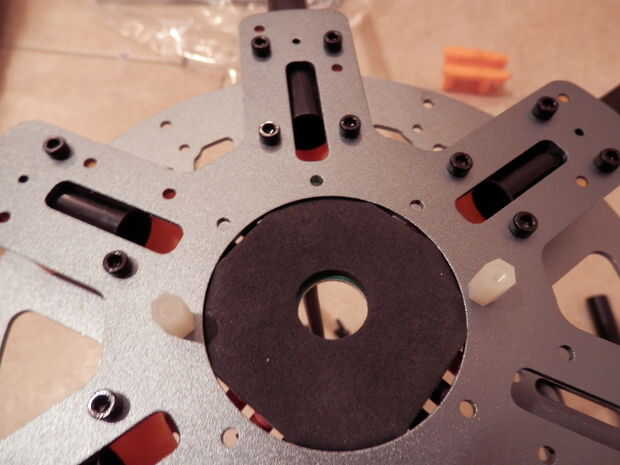

- Atornille las tuercas de plástico para mantener el controlador de vuelo antes de empezar a conectar en la salida del tablero de distribución Asegúrese que las líneas del centro de las 4 tuercas de plástico se encuentran entre los brazos de motor.
Paso 2) el Motor los cables a la salida de soldadura

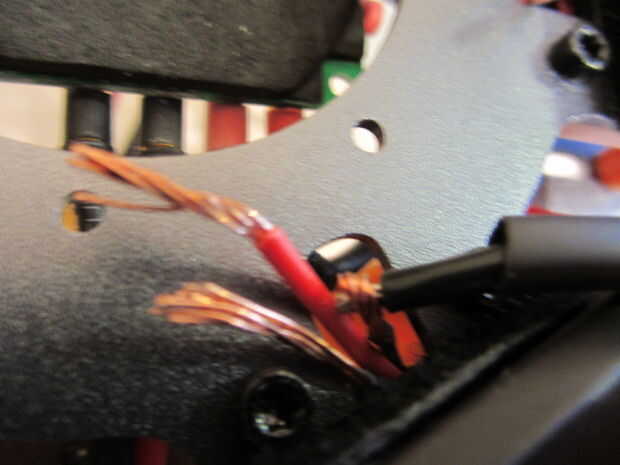

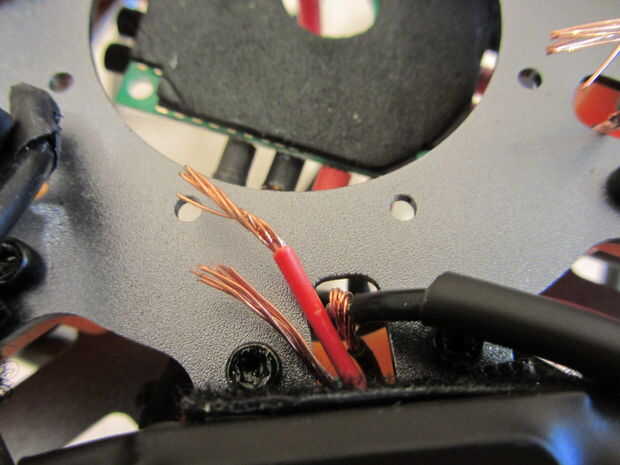

- Serpiente el cable de conexión a través de los cables del hueco motor. Hay ranuras justo encima de donde están los soportes de plástico naranja, con unas pinzas, pellizcar los cables y tire de ellas a través de las ranuras. Hacer esto para todos los 6 lados.
- Esto es donde realmente deben prestar atención. Los motores funcionamiento de electricidad de la CA. Que significa que hay no hay tal cosa como polaridad a la hora de soldar los cables del motor a la ESC. Pide los 6 motores para alternar entre la configuración de MegaPirate las agujas del reloj y contador horario.

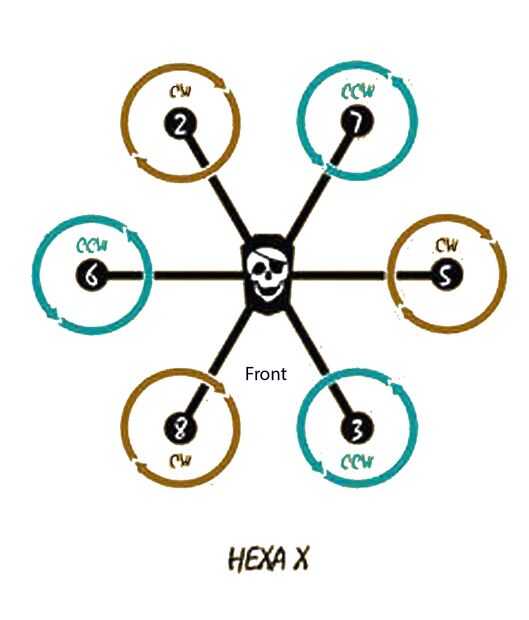

- Decidir de qué lado del hexacopter quiere ser el "frente" y marque cada brazo con su correspondiente número. Comience con el número 8 y luego ponga CCW marcando el resto de los brazos (3, 5, 7, 2, 6).

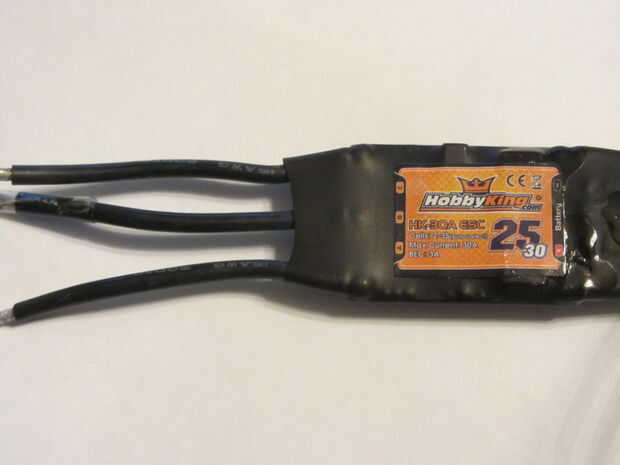

- En mi ESC Turnigy, hay 3 cables que se conectan al motor marcado A-B-C. Utilice esta configuración para la ESC de alambre correctamente a los motores:
- CCW (3,7,6)
- A -> negro
- B -> rojo
- C -> verde
- CCW (3,7,6)
- (8,5,2) CW
- A -> negro
- B -> verde
- C -> rojo
- (8,5,2) CW
- Aquí está otra nota para estas conexiones hacer seguro a Deslice el calor encogimiento en el cables antes de soldar ellos a la ESC. Usted puede darme las gracias más tarde.
- También, he utilizado un Patrón de tejido cuando monte ESC de, lo que significa que cada ESC fue espaciado sobre una ar a su motor correspondiente. Aconsejaría para mover la etiqueta número del motor a su salida correspondiente después de que se les han soldado juntos o el siguiente paso será muy confuso.

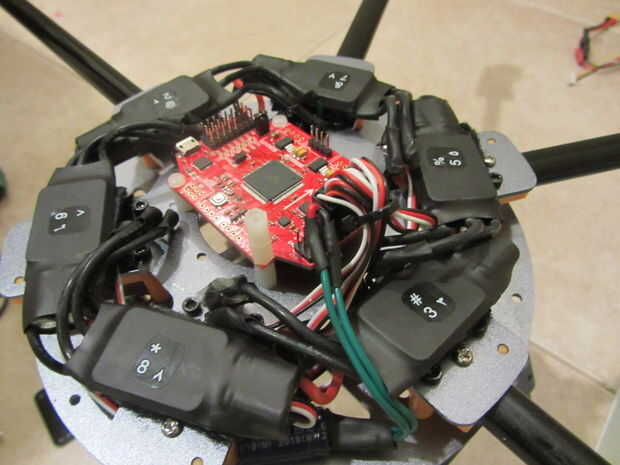

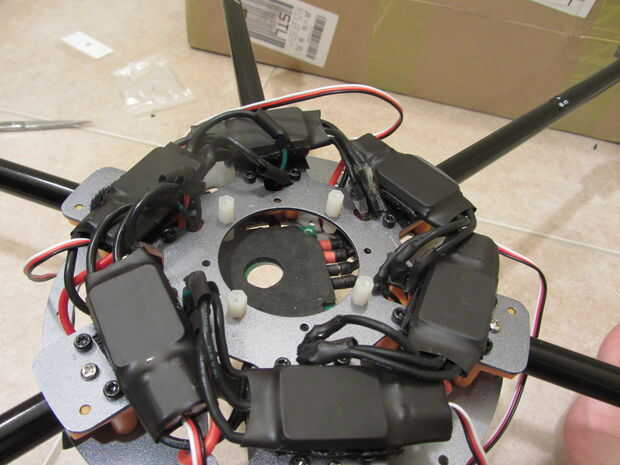

- Después de soldar todos los cables juntos y calor que encoge sobre ellos use velcro o una especie de almohadilla adhesiva para sujetar la ESC al marco principal. Usé velcro porque era que estaba disponible.
Paso 3) de enchufe en la ESC para el tablero de distribución

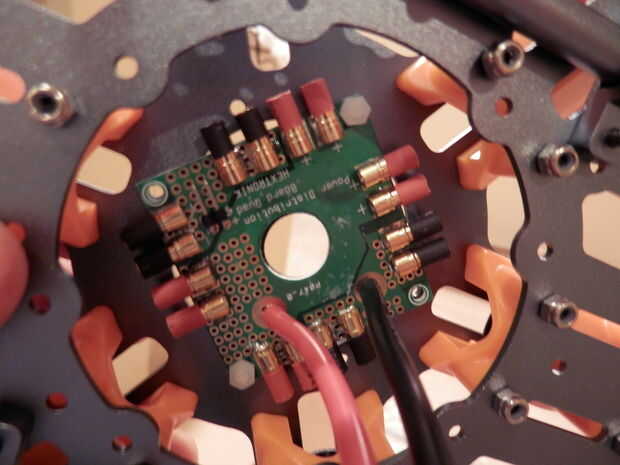

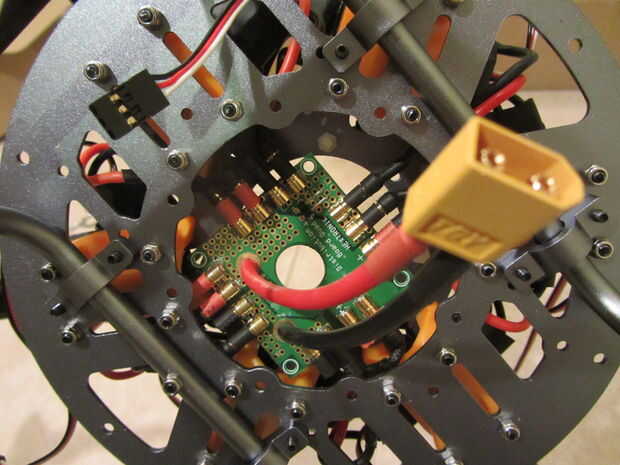

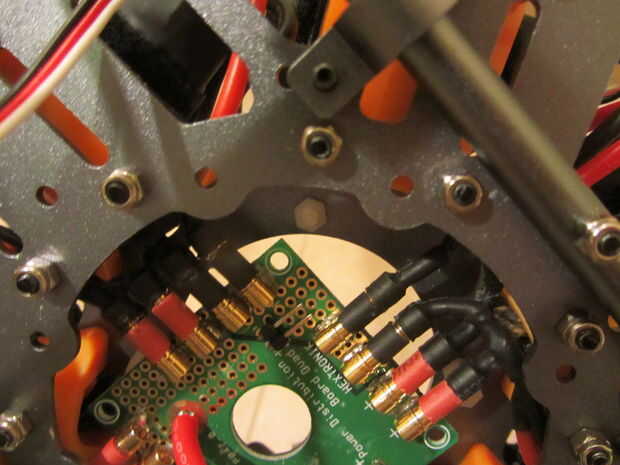

- Este es un paso bastante difícil, así que tómate tu tiempo. Si no lo has hecho ya, la soldadura de los conectores de bala (que quitó los motores) a la + extremos rojos y - negros de la ESC. Tratar de conectar el ESC más cercano para el tablero de distribución, nada extravagante, va de rojo a rojo y negro va a negro. Tendrá que girar el tablero para alinear las balas encima, y personalmente te recomiendo que uses alicates de punta para los enchufes de la bala de la cuña.
