Bueno, también soy un geek de la computadora, así que tengo la loca idea de construir una caja de década con interruptores DIP (en vez de interruptores rotatorios) y valores binarios (en lugar de valores decimales). Cada interruptor representa una potencia de 2 y la resistencia resultante es igual al valor combinado de los interruptores "ON".
Desde interruptores DIP binarios son más difíciles de leer en el sitio de interruptores giratorios, decidí incluir dos conjuntos de vinculante puestos; un sistema para sujetar a un ohmetro (para verificar el valor de la resistencia seleccionada) y un sistema para poner el resistencia en el circuito. Un DPDT interruptor permite alternar entre ellos. También, puesto que los valores de resistencia analógico combinado suelen variar de los valores digitales perfectos que desee, he añadido un bote de 25 ohmios para ajuste fino.

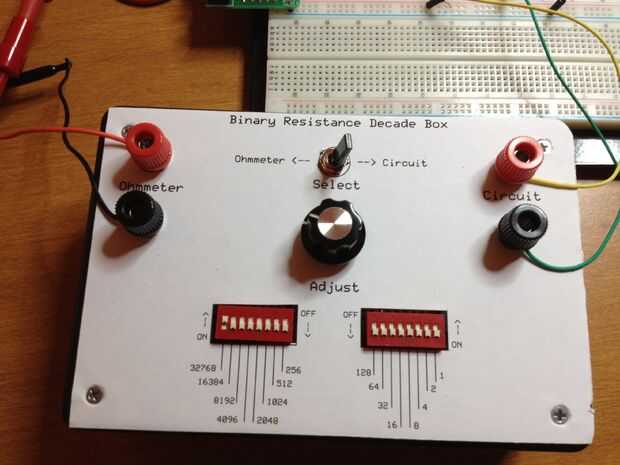

Este proyecto utiliza dos canales de 8 DIP switches, que proporcionan los siguientes valores binarios: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1.024, 2.048, 4.096, 8.192, 16.384 y 32.768. Con él, puede combinar conmutadores para crear cualquier valor entre 0 y 65.535 ohmios.
Como es habitual con números binarios, empecé con el dígito menos significativo (valor más bajo de ohmios) en el interruptor de la derecha y aumento en la energía de dos incrementos en el valor máximo de la izquierda.
