Construcción de tablero de doble controlador de Motor L293D para Arduino (1 / 5 paso)

Paso 1: componentes

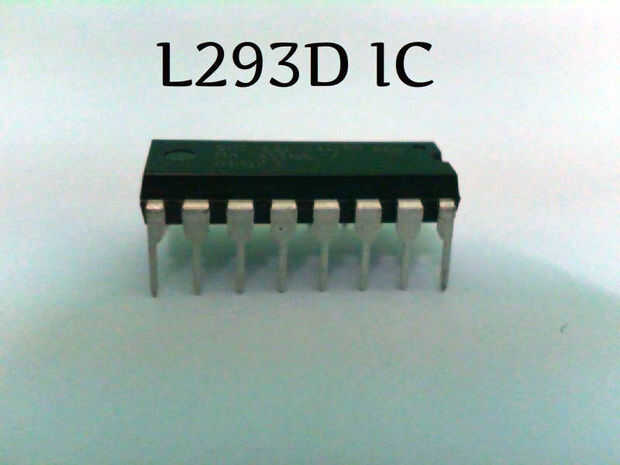

L293D IC -1

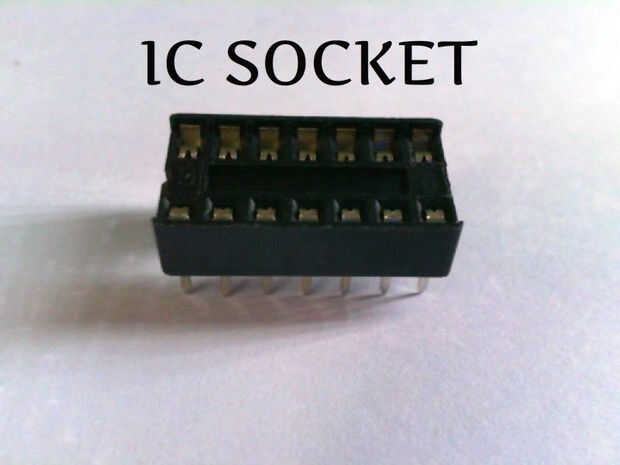

zócalo de 16 pines del IC -1

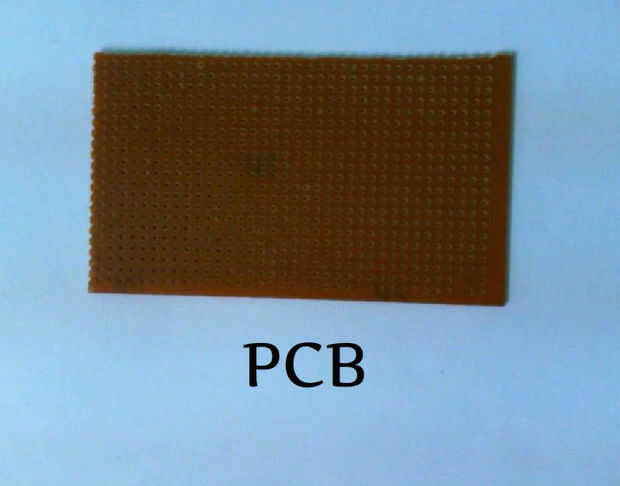

PCB -1

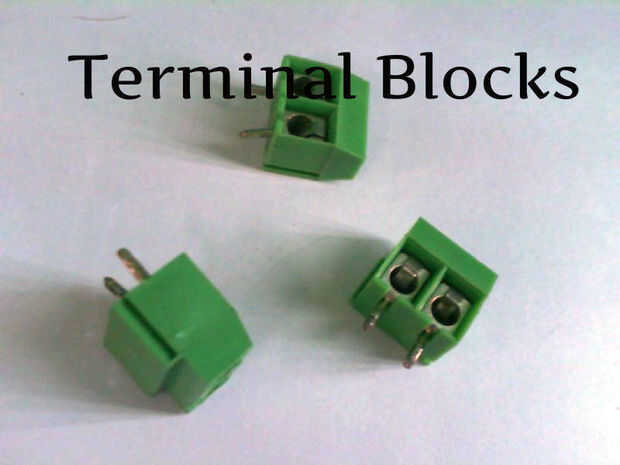

Bloques de terminales -3

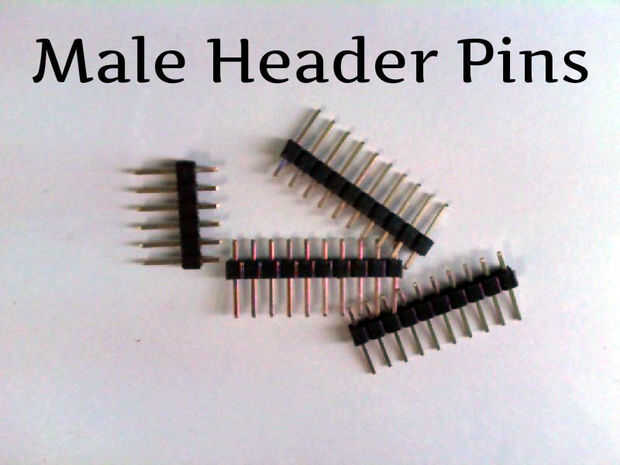

Pernos de cabecera masculinos -4

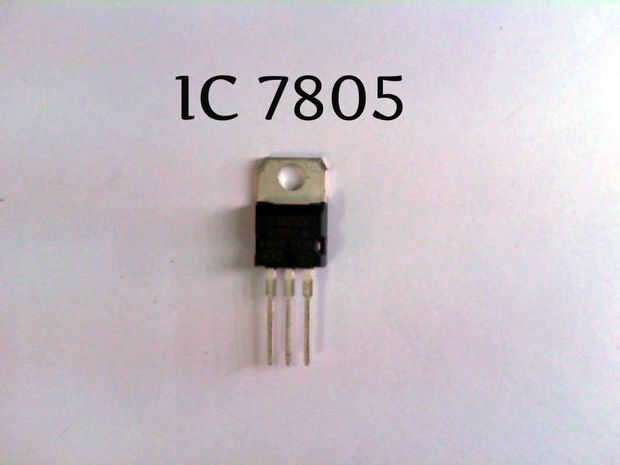

IC7805 -1

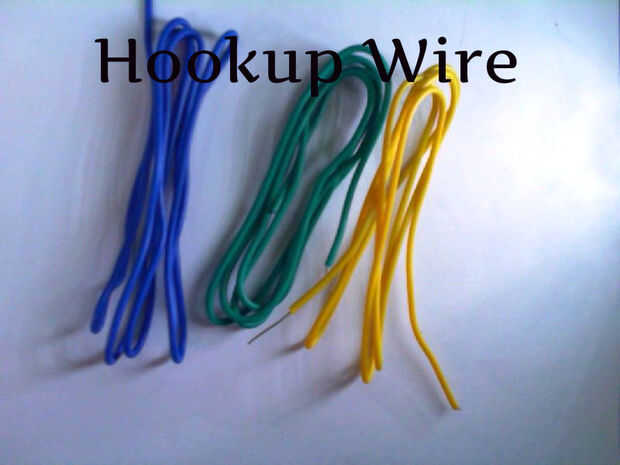

Cable de conexión - 0,5 m

Diodo-1N4007-4

Herramientas:

Soldadura de hierro

Snipper

Screw Driver
