Paso 4: Construir los circuitos requeridos: VGA
Muchos tableros de la hélice ya contienen un circuito VGA compatible. Si es así, tome ventaja de él.

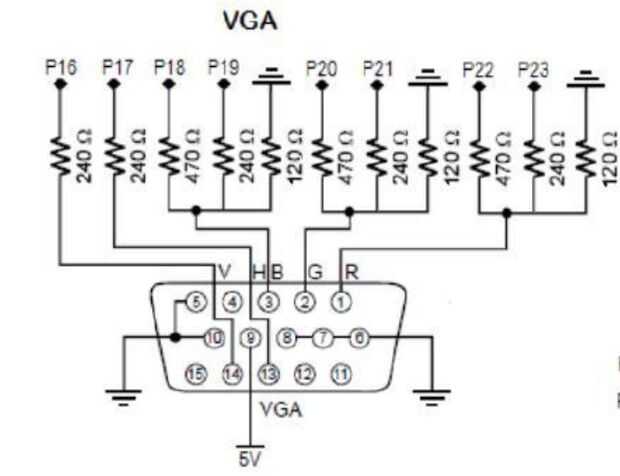

El esquema en la imagen creará una versión ligeramente mejorada que es capaz de 64 colores.
Necesitarás:
- 1 - hembra conector VGA (como las que se encuentran en una tarjeta de video de PC.)
- 5 - resistencias de ohm 240
- 3 - resistencias 120 ohmios
- 3 - resistencias 470 ohm
Yo he construido este circuito simplemente por soldaduras de resistencias directamente en la parte posterior de un conector VGA hembra y cuidadosamente enchufarlos cuidadosamente a una placa sin soldadura. Los números de "P" indican que pin hélice cada resistor debe conectarse.
Si son breadboarding su compañero Micromite Mini computadora, también puede engañar un poco y obtener un tablero amigable VGA Breakout Junta de "Bot pensamientos" en Tindie.com.
Cabe señalar hay muchos diferentes "objetos de vídeo" utilizados por programas contenidos en los proyectos Micromite compañero. Algunos monitores mayores al parecer han tenido problemas con algunos programas binarios, así que si algo no muestra como se esperaba, comprobar su monitor y publicar los resultados en los foros de Propellerpowered.
