Paso 1: Seguimiento y tubo de Rhino
Esto es lo que acabé haciendo.
(También probé Maya y Rhino parecía más fácil de recoger).
Importar dibujo como una capa y empezar a volver a dibujar con la herramienta spline (en mi ordenador que esto era el 2 º con más puntos de control). Al volver a dibujar estancia más cercano al centro de la línea como sea posible.

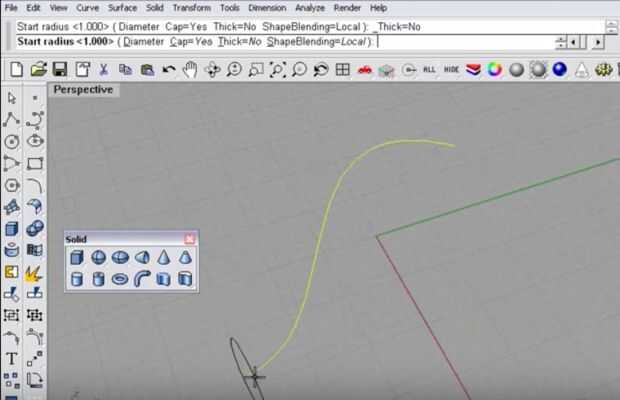

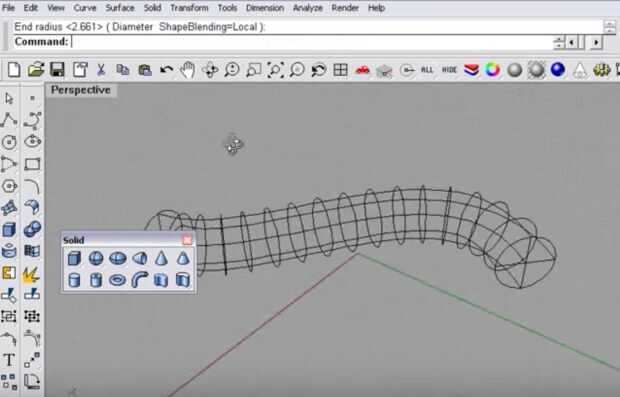

Una vez trazado/re-drawn creará el volumen de las líneas, para ello utilice la función 'pipa'. He visto un par de videos para obtener la caída de este. Asegúrese de tener su conjunto de tubo redondeado, con los extremos cerrados. Ahora usted debería tener un extruido como dibujo!
Puede sentir el perder algo por re dibujo original, pero usted puede también cayó como la adición de otra capa del viaje de dibujos. Al final que me acostumbré bastante al dibujo con la herramienta spline de Rhino, así que he también empecé a usar eso como punto de partida.

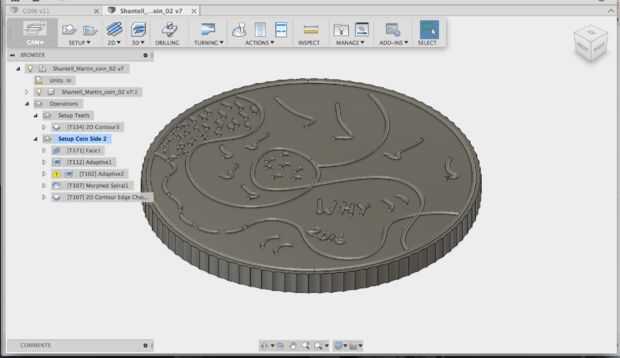

Ahora exportar este archivo como un STP y usted estará listo para ponerla en fusión, inventor o su software cam de elección.
