CNC sin embargo pone: CAM las trayectorias de herramienta de ajuste para sesgado o material duro a alinear.

Nota: este instructable presupone familiaridad con terminología, especialmente sistemas de coordenadas de trabajo y máquinas CNC. Si no estás familiarizado, sugiero leer el muy "aprendizaje CNC la manera dura" instructable.

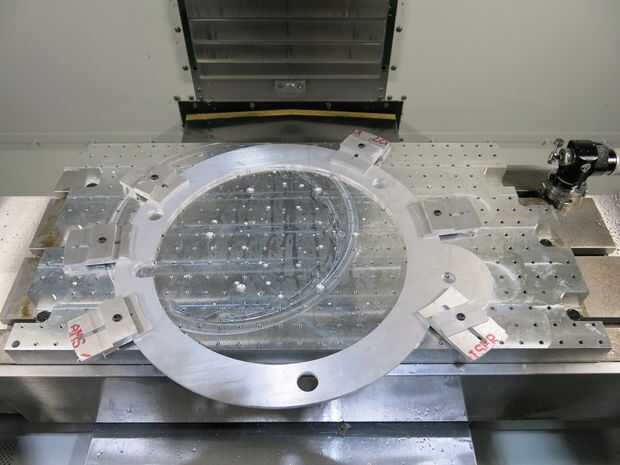

¿No sería agradable si usted podría abrazadera sólo una parte en la tabla del molino CNC para maquinado adicional sin la laboriosa tarea de alinear su parte paralela a los ejes X o Y de la mesa de la máquina? ¿Cómo puede usted precisamente máquina novedades en objetos redondos o irregulares que son difíciles de sujetar constantemente, pero stil conseguir registro perfecto de nuevas características con aquellos previamente trabajados a máquina? ¿Cómo puede máquina de objetos que son más grandes que la mesa y viajes de su molino?

Aquí te voy a mostrar aquí cómo logré todas estas metas mediante la construcción de registro bosqueja en software de Autodesk Inventor con la posición de medida de la geometría de referencia en la parte como colocado. Entonces llega a ser simple definir un nuevo sistema de trabajo coordinado que está orientado en el mismo ángulo de su parte.

La idea básica es esta: usted necesita decirle al molino CNC donde está exactamente su parte y que de manera quede / orientación. En casos donde no se pueden bloquear su parte a la orientación de la mesa del molino, usted necesita medir puntos adicionales para saber qué ángulo de su parte es en. Entonces van nuevamente dentro de su software de CAM y hacer un dibujo que incluye la geometría medida, regenerar rápidamente la trayectoria utilizando el nuevo sistema de coordenadas de trabajo y listo!-usted está fresado en la parte arbitrariamente orientada en menos de 5 minutos.

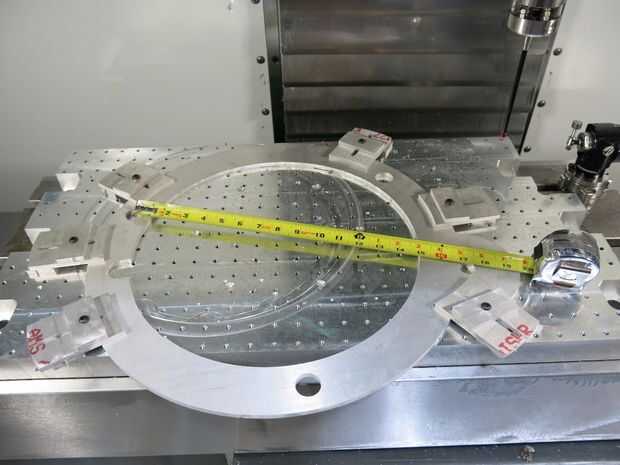

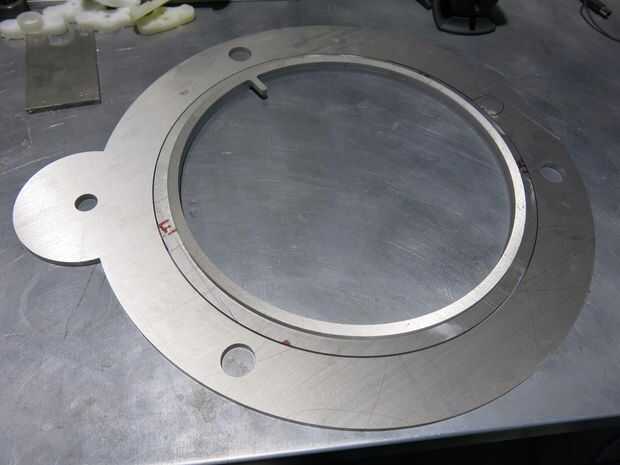

Sea clariity referiré aquí a una extrusión perfil dimensional 2: una parte corta de 1/4" placa de aluminio que podemos asumir que en posición plana sobre la mesa. El desafío se simplifica entonces encontrar que ángulo en el plano XY está alineado. El mismo procedimiento se puede aplicar a formas orgánicas 3d irregulares más complejas, siempre y cuando se trata de puntos geométricos identificables.
