Configurar el controlador externo en Smoothieware como controlador de 1.2 con pernos que E1! (1 / 3 paso)

Paso 1: Configurar Smoothieware para utilizar E1 para el eje y

¿Por qué configurar Smoothieware para utilizar E1 para el eje y en el tablero del conductor externo?
Mientras que sólo podría utilizar el motor directamente sobre los pasadores para E1, pensé así podría establecer con mi tablero de conductor externo y utilizar un controlador diferente en él, ya que el DRV8825 no le gusta mi motores como ya he mencionado.

Sin importar tanto que usamos la Cm_M3 E1del enchufe (enchufe blanco) o el uso E1 Jc_M5 pins para el exterior tablero de conductor del Motor paso a paso, el proceso en el firmware del Smoothieware es exactamente lo mismo.

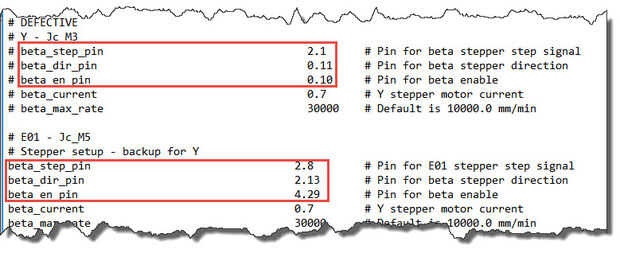

Aquí tenemos la configuración para el conductor Y. He comentado todo hacia fuera y añadió defectuoso como un titular

Y controlador - original

Nota: he quitado comentarios para hacerla más legible aquí

Y controlador - mediante E01

Aquí vemos la configuración de pines.
Usted puede poner corriente a 0,0. La mía es en defecto.

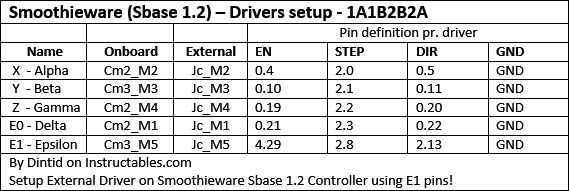

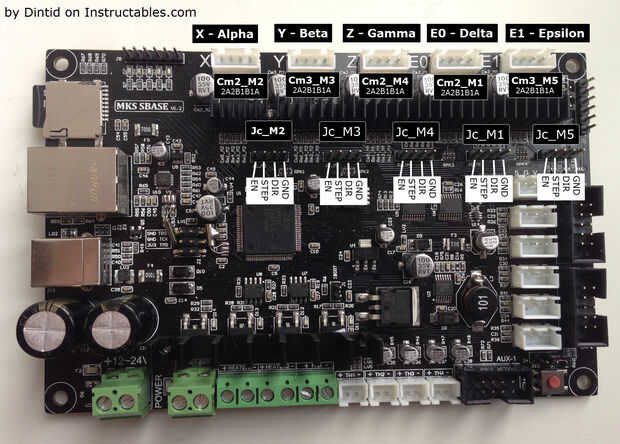

Diagrama de pines de conductor completa

He creado un diagrama de pines de driver completo para hacerlo más fácil fijar y configurar otros controladores externos.
