Conexión conectores u.fl (2 / 5 paso)

Paso 2: Lo que usted necesita

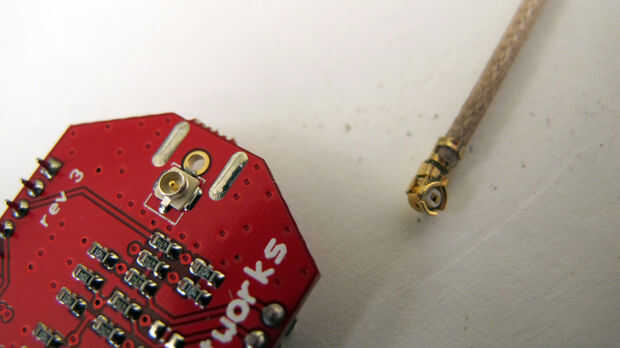

Si usted tiene un componente con un conector u.fl, ¿Qué necesitas obtener su señal transmitida correctamente?

Necesita un cable adaptador que va entre el conector u.fl hombre montado en el pcb, y necesita una antena.

Pero: Usted necesita la conexión entre la antena con el conector del cable de adaptador u.fl y hay unos cuantos tipos.
Sólo asegúrese de que éstos coincidan con.

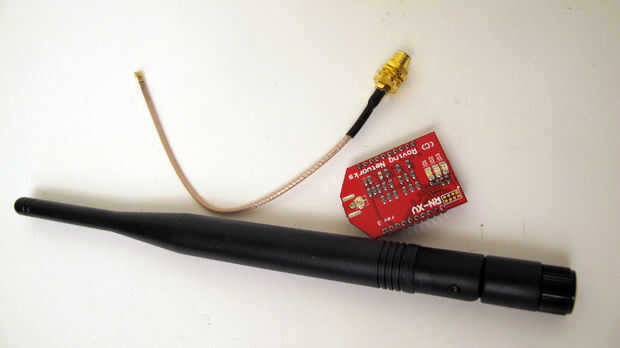

Cómo elegir una antena:
Puede utilizar una antena sma o rp-sma antena.
Coincidir con la frecuencia de la calificación de la antena a su frecuencia de componente (2,4 GHz para los componentes de xbee y rnxv de ello)

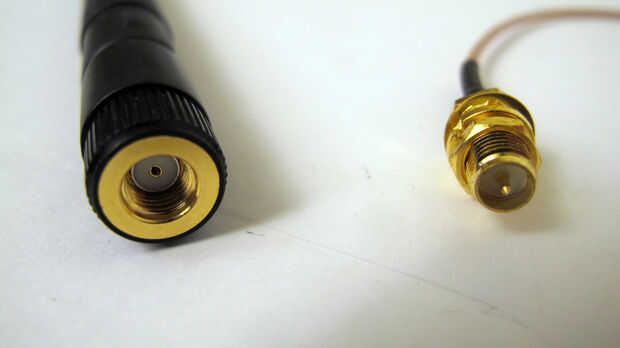

para la antena de SMA: conseguir una antena SMA y un SMA a adaptador de cable de interfaz de you.fl.
para la antena rp-sma: Obtén una antena rp-sma y un rp-sma a adaptador de cable de interfaz de you.fl.

Para este instructable, usaré una antena SMA con un SMA a adaptador U.fl, pero se puede sustituir y antena RP-SMA y un RP-SMA para cable del adaptador de you.fl.
