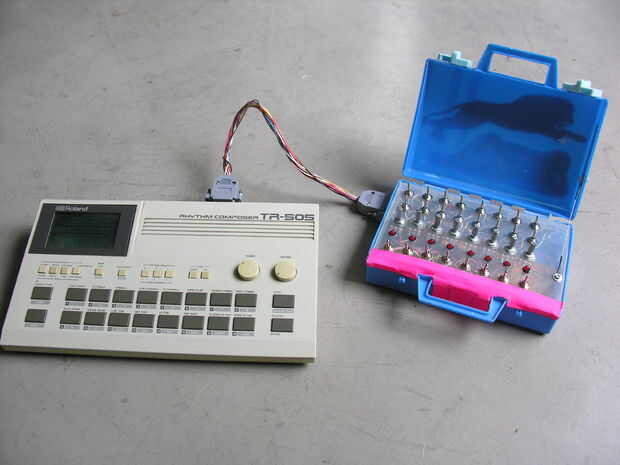

En este tutorial veremos el paso a paso para construir un secuenciador de juguetes, usando un circuito analógico, cuyo prototipo nació en la noche de Jameco construir en el Laboratorio de Juguete , sumado a una batería electrónica Roland TR-505 modificada. Como Jameco nos envió un montón de 555s decidí hacer un proyecto tenga muchos (8!). Como está basado en relés, podrás Fuchi y apagar cualquier cosa electrónica, eléctrica (atendiendo siempre a la potencia máxima del contacto) e incluso señales de audio o video. El tutorial constará de tres partes:
1) Modificación de la TR-505
2) Construcción del circuito electrónico
3) Modificación de juguetes para su uso en el secuenciador (salida de audio y commande)
Antes de comenzar quiero agradecer a mi profesor, el Ingeniero Hernán Baldi por su ayuda en la concreción de este proyecto.
MODIFICACIÓN DE LA TR-505
Usamos esta maravillosa máquinita de 1986, no tanto por sus sonidos como por su capacidad de guardar patrones y armar estructuras de patrones en canciones, lo musicales de la y potencia enormemente las posibilidades rítmicas de este circuito. También tiene entrada MIDI y salida lo permite sincronizar con otros de recubrimiento incluido en activar tus juguetes o luces o lo quieras desde cualquier DAW usando una interfaz de audio con MIDI! Si no tenés una 505 o no te interes modificarla, podés usar un

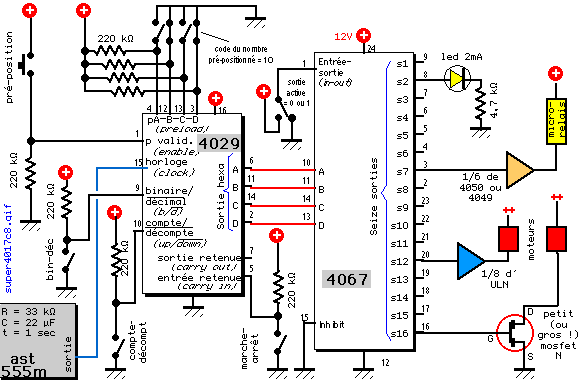

y saltearte este paso.

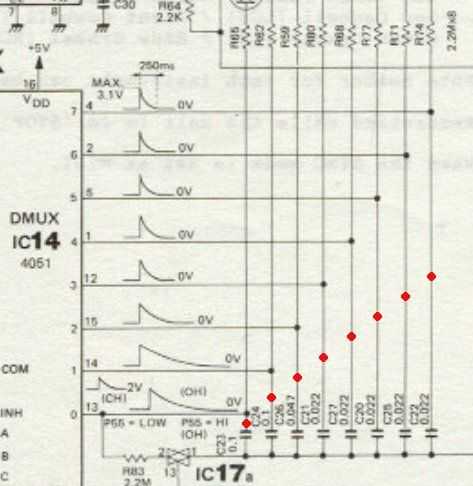

La modificación de la TR-505 está inspirada en el increíble doblez de Burnkit2600 y la información socios en la página. Vamos a usar los pulsos géneros el circuito para disparar los muestras de batería. Son 8 en total y salen de un demultiplexor (4051 - Ver en el esquemático los puntos superándose en rojo) Esos pulsos dipararán los circuitos encargados de situado los juguetes. Pero eso sucederá más adelante.

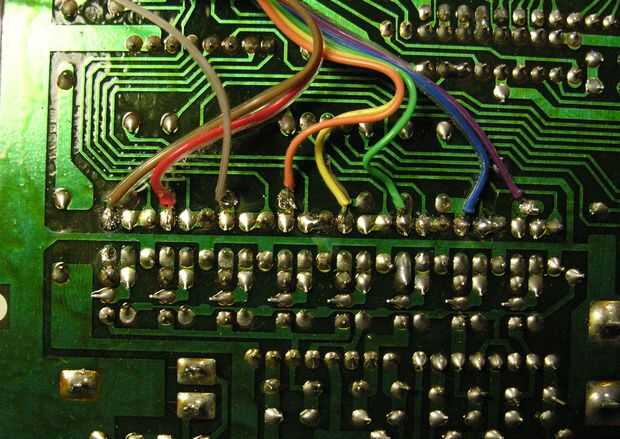

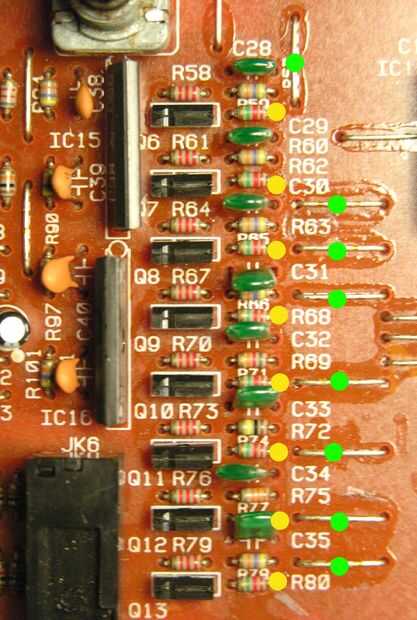

Desarma amorosamente tu 505 y busca los siguientes 8 puntos de conexión. Están identificados con un punto amarillo en la foto de abajo. De la resistencia están entre un condensador y una 2,2 M (código de color ROJO/ROJO/VERDE). Tendrás soldar cable de Naciones Unidas a este punto por debajo (ver imagen) o (más simple) soldar un los puentes de alambre superándose con el punto verde.

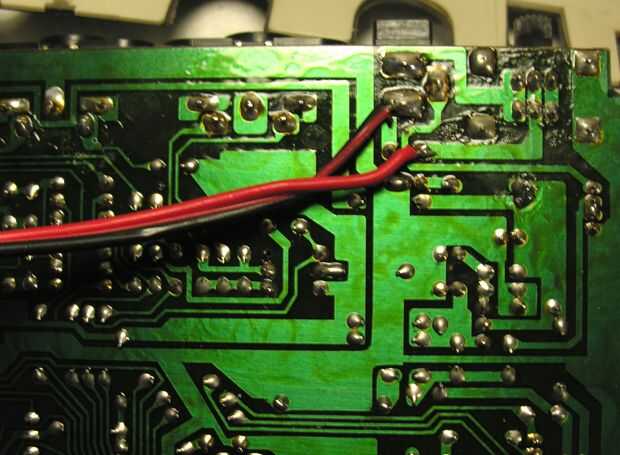

Si querés alimentar al circuito construiremos luego con la misma fuente que la 505 destacan también dos los cables (rojo para positivo y negro para tierra) a la entrada de alimentación de la 505 siguiendo la imagen de abajo. ATENCIÓN! El circuito analógico consta de 8 relés y cada uno de ellos drenará unos 100mA. Sugiero alimentar todo el sistema (505 + circuito) con una fuente de 9VCC y no menos de 1,5 amperios (para estar tranquilos). Podés usar una fuente para cada circuito. En este caso no olvidés conectar la tierra (GND) de ambos circuitos.

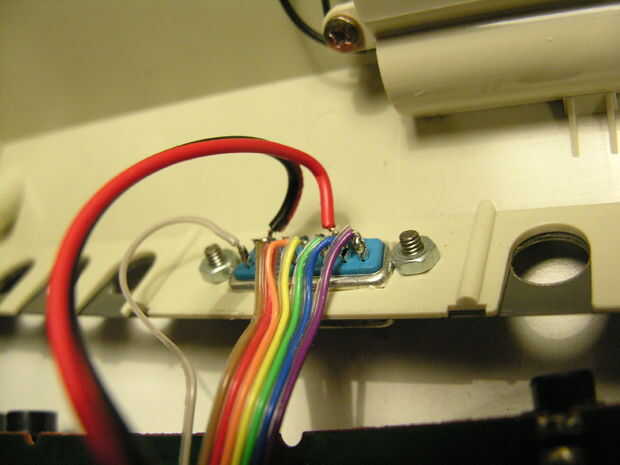

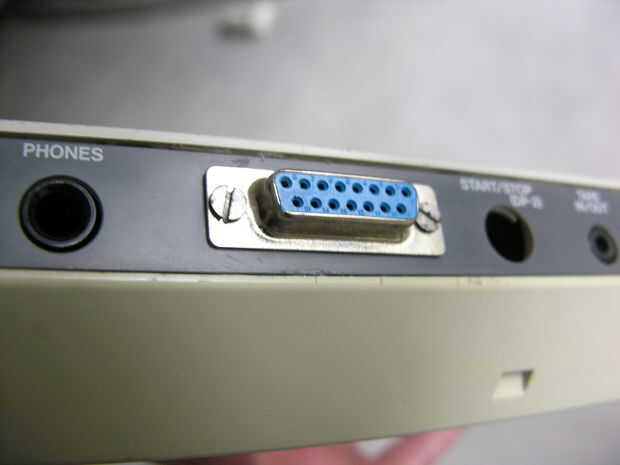

La de posterior desde circuito si alimentarás al 505, necesitarás un conector de no menos de 10 pines (8 para los disparadores y 2 para la alimentación). Yo elegí de conector DB-15 de las Naciones Unidas 15 pines.
---------------------------------------------------------------------------------------
En este tutorial vamos a ver cómo hacer un secuenciador de juguete con un circuito analógico que prototipo empezó en Jameco Ninght de construir en el Laboratorio de Juguete. Desde Jameco nos envió un montón de 555s, decidí hacer un proyecto que utiliza muchos de ellos (8)! El circuito está conectado a un equipo de percusión Roland TR-505 modded. Puesto que es relé basado, usted podrá activar y desactivar casi cualquier cosa incluso eléctricos o electrónicos (Recuerde el poder de su relé máximo). Incluso puede cambiar las señales de audio o videos. Este instructable tiene tres partes principales
1) modificación TR-505
2) circuito esquemas y consejos para construir
3) modificación juguetes para usarlos en nuestro secuenciador
Antes de que comenzar, me gustaría dar las gracias a mi profesor de electrónica, el increíble Ingeniero Hernán Baldi para ayudarme a desarrollar el circuito.
TR-505 MOD
He utilizado esta pequeña máquina maravillosa y barata desde mediados de los 80, no tanto debido a sus sonidos sino porque su capacidad de almacenamiento de patrones y muchos de ellos en canciones. Esto aumenta las posibilidades musicales y rítmica del circuito. Él también tiene un completo MIDI IN e implementación que le permitirá synck esto a otros dispositivos o incluso activar tus juguetes o luces o wathever de cualquier DAW mediante una interfaz MIDI.
Si no tienes un 505 o no te interesa lo de hacking, pueden construir un
y omitir este paso. Este mod está inspirada en el increíble trabajo de Burnkit2600 y la información en su página web.
El propósito principal del mod es tomar los pulsos que activa los sonidos del tambor de la máquina. Son 8 en total y caome de un demultiplexor (4051). Se puede ver marcado en rojo en el esquema a continuación. Estos pulsos activarán los circuitos que encender y apagar nuestros juguetes.
Rasgar suavemente su appart y la búsqueda de los puntos 8 gatillo 505. Son identificados con un círculo amarillo en una imagen. Estos puntos marcan la unión entre un condensador y una resistencia de 2.2M (rojo/rojo/verde). Usted tendrá que soldar los cables en este punto. Tienes dos opciones: hacerlo de la otra cara de la Junta (como yo) o soldadura (más simple) a los puentes marcados en verde.
Si quieres potencia el circuito conectado a la máquina de tambor con la misma fuente de energía y la 505, tendrás que soldar dos cables (rojo para + y negro para tierra) a la entrada de energía en el tablero de 505. La imagen de abajo te ayudarán. ¡ ADVERTENCIA! Nuestro circuito utiliza 8 relés. Cada uno de ellos se drenan sobre 100mA. Sugiero alimentar todo el sistema con un 9VC y no menos de 1, 5A fuente de alimentación. Si no está seguro y prefiere utilizar dos diferentes fuentes de energía, no olvide conectar toma de tierra entre ellos en ambos circuitos.
Si se potencia con la misma fuente, necesita un conector con no menos de 10 pines (8 para los gatillos) y 2 para la energía. Elegí un conector DB-15 (15).
