Conexión conectores u.fl (1 / 5 paso)

Paso 1: ¿Qué es un conector u.fl?

Es un conector de cable mini coaxial diseñado para altas frecuencias de radio hasta 6GHz, lo que significa que tiene un conductor de alambre en el centro, rodeado por un conductor externo y un aislamiento entre los dos, llamados una capa dieléctrica.  WiFi, siendo la transmisión de 2.4 GHz, utiliza a menudo un conector u.fl como un cable adaptador para las antenas.

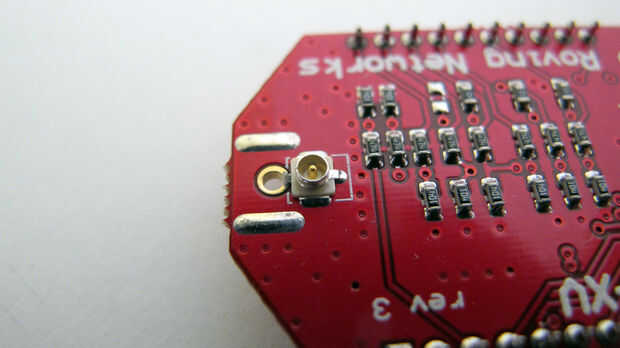

Se puede ver que el conector macho es superficie montada en el pcb de lo xbee y wifly rnxv. El conector hembra es el extremo del cable coaxial.
