Conectar un auricular de teléfono a teléfono móvil (2 / 4 paso)

Paso 2: piezas

Se necesita un teléfono ordinario de llano. En la mayoría de los teléfonos después de la década de 1970 tendrá un cordón rizado desmontable con un 4P4C (a/k/a RJ-9) conectores modulares que son ligeramente más pequeños que los conectores RJ-11 utilizados para conectar el teléfono en la pared. En los teléfonos incluso mayores son permanentemente los cables del auricular y vas a tener que cortar el cordón en el extremo que se conecta en el teléfono. Un teléfono donde todos los componentes electrónicos están en el teléfono no funcionará, debe ser un terminal "tonto" que tiene un cable desmontable o un cable de auricular permanente que puede ser cortado. Sólo estoy familiarizado con los teléfonos de teléfono americano, puede haber diferencias en los distintos países.

Opcional, pero me gusta, es una hembra para auriculares. Se trata de un conector modular (versión ligeramente más pequeño que el RJ-11), que se enchufa el auricular en el teléfono. Esto permite realizar esta modificación de circuito no invasivo, sin necesidad de dañar el cable del auricular. Si desea utilizar esto de forma regular recomiendo conseguir un cable de teléfono (son baratos), cortar un conector y cableado el cable del auricular directamente al conector que se enchufa en su teléfono celular.

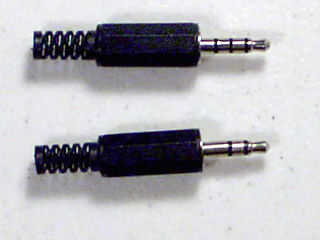

Si usted está utilizando un moderno teléfono celular con un conector de 3,5 mm para auriculares estéreo necesita un 3,5 mm. 4 TRRS conductor solderable mini-plug. Cada palabra de esta frase después de "va a necesitar un" es muy importante.

"3,5 mm." es el diámetro de la clavija.

"Conductor de TRRS 4" indica que este no es el ordinario enchufes mono o estéreo que creció para arriba con, que tiene un conductor adicional. T = punta, R = anillo, S = manga. Una clavija mono se señala TS (Tip, sleeve), un enchufe estéreo TRS (punta de manga de anillo). La razón que necesita de un moderno teléfono celular cuatro alambres es que tiene dos cables para el audio estéreo hacia fuera, uno para micrófono en el teléfono y un cable de tierra. Anteriores celulares con sonido mono utilizada conductor TRS 3 tomas que * mirada * como ordinario estéreo se conecta, pero no tienen un segundo canal de sonido que sale del teléfono, pero tenía un micrófono en el teléfono.

"soldable" sólo significa está diseñado para que usted puede soldar los cables (a diferencia de presión que es un método mecánico de exprimir los cables en un conector).

"mini" es otra forma de decir "enchufe de 3,5 mm.". Enchufe indica es el extremo macho que se inserta en el conector hembra.
