Paso 2: Funcionamiento del relé de 5V con OPTOACOPLADOR
Por qué estoy sugiriendo relé óptico es, aislará nuestro arduino de alto flujo inverso de la corriente del relé al conectar a dispositivos de /Ac de alta corriente.
Optoacoplador de 5V Multi Chanel relés están disponibles en el mercado, por ejemplo: relé de optoacoplador de 5V de canal 2, canal 3 5V optoacoplador relé, relé de optoacoplador 5V etc. de canal 4...

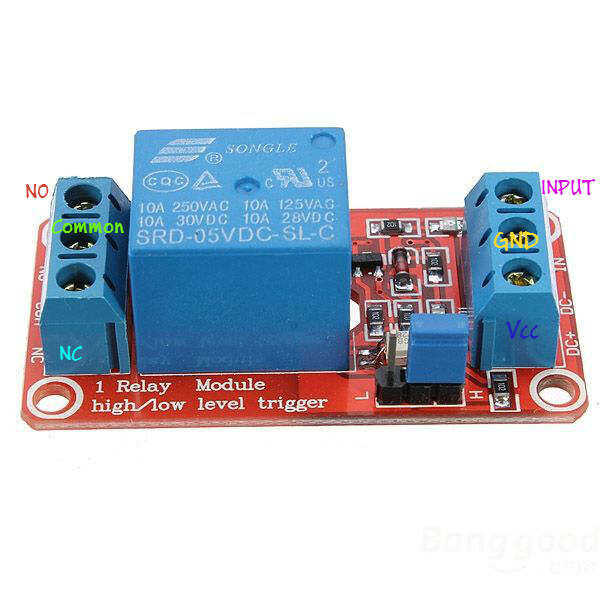

- Si estamos usando multi canal optoacoplador relé tenemos Vcc, GND, IN1, IN2 etc... también NC (normalmente cerrado), común, NO (normalmente abierto).

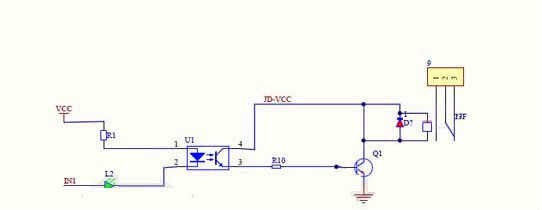

- También tener JD-Vcc, Vcc, GND pin adyacente a GND, IN1, IN2, pines Vcc que usted no tiene que preocuparse ahora.
- Hay una conexión de puente de JD-Vcc a Vcc, no es necesario quitarlo.
- Pero no debe conectar Vcc a Gnd con jumper, que es lo único que usted necesita considerar.
Estoy usando relé de 5V ya que puede ser controlado por arduino desde la salida de Arduino también es dar 5 V.
¿Cómo conectar un dispositivo al relé?
El estado predeterminado del relé cuando la energía está apagada es común pin es conectado al ser conectado al pin de NC (normalmente cerrado).
Lo que equivale a fijar el pasador de relés tableros IN a alta (ha + 5v enviado a él).
Pero no utilizamos el NC conector en caso que Arduino pierde potencia conectarán automáticamente se apaga todos los dispositivos al relé.
Cuando tengas algo conectado a los relés que sin conector (normalmente abierto) y establecer el correspondiente PIN en bajo (0v), energía fluirá del conector COMM y el conector NO accionar el dispositivo.
En otros mundos, si queremos activar un dispositivo, necesitamos conectar a Vcc, GND , Vcc y GNDcorrespondientespines de Arduino y en pins a cualquiera de los pines de I/O y común a la fuente de alimentación que se requiere para encender el load.
Si el pin IN es en el estado bajo el dispositivo encenderá automáticamente.
