Conexión de un relé de 12V a Arduino

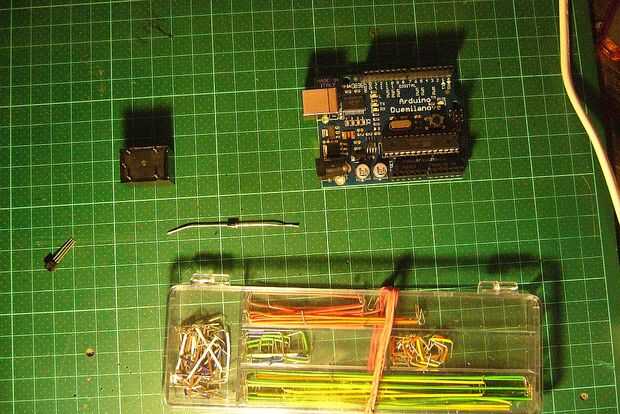

para conectar un relé de 12V a Arduino necesita lo siguiente:

-Arduino 1

-1 diodo 1N4007 por ejemplo

-1 transistor NPN 2N2222 por ejemplo (en los E.E.U.U.) o BC548 (en Europa)

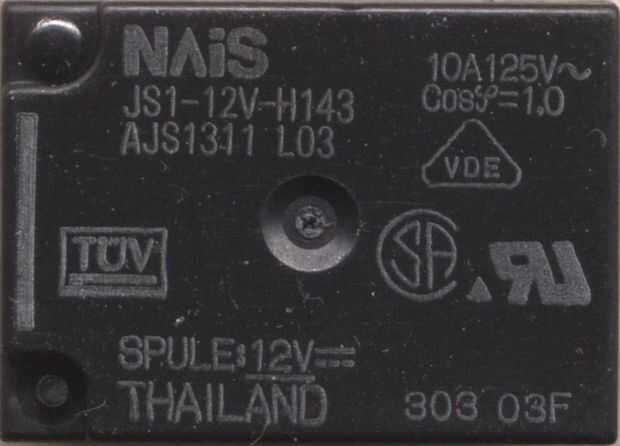

-1 relé, por ejemplo, uno con 12V del voltaje de la bobina y conmutación 125VAC voltaje/10 A

-Multímetro 1
