Paso 5: Entrega de potencia
Nuestro sistema requiere 2 fuentes de alimentación: 12V para el conjunto de lámpara LED y 5V para el RaspberryPi + ExplorerHat. A llevar los 12V en la placa de ExplorerHat y bajar para la RaspberryPi.
Inicialmente, utilizamos un regulador de 7805 salida fijo LDO para suministrar 5V necesarios. El sistema funcionaría bien por unos minutos, pero el LDO fue entregando su máximo 1.5A y corriente muy caliente. Finalmente, desvió lo suficiente fuera de las especificaciones para causar RaspberryPi reiniciar. Incluso con un disipador de calor, podríamos sólo tenemos una o dos horas una vez que la cubierta fue en el recinto.
Existen varios reguladores de conmutación en el mercado que son reemplazos de sobreponer para el 7805. Nos fuimos con el 78SR Murata, que proporciona 5V 2A.
Cableado a la RaspberryPi

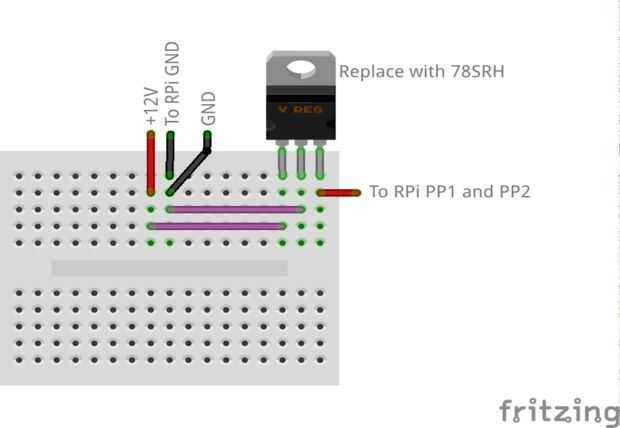

- Introduzca el regulador en la placa de ExplorerHat cerca del borde. Tome nota de la numeración de los pines.
- Pele los cables de alimentación cable de 12V fuente de ladrillo y conectar en el protoboard a la clavija 1 (+ 12V) y la clavija 2 (GND) de la 78SR.
- Conectar el pin 2 de la 78SR al encabezado del altillo en la parte superior de la ExplorerHat en las posiciones marcadas de tierra con un cable de la protoboard.

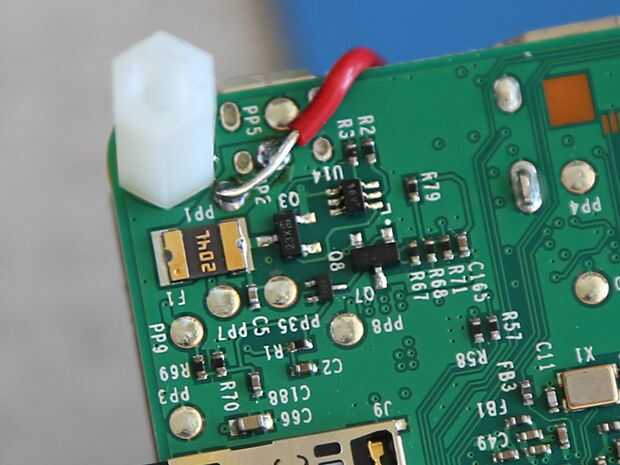

- Conectar el pin 3 (5V) con otro cable de protoboard para el regreso de RaspberryPi, bajo la rúbrica de mini-USB, por soldadura a los puntos de prueba marcados PP1 y PP2. (Ver imagen de arriba)
Tenga en cuenta que la Junta no puede ser alimentada con el ladrillo de la USB. Tenga cuidado de utilizar sólo el ladrillo de la energía de 12V.
Conecte la fuente de 12V en y el RaspberryPi debe encender y arrancar. Apague y desenchufe la tarjeta antes del siguiente paso...
