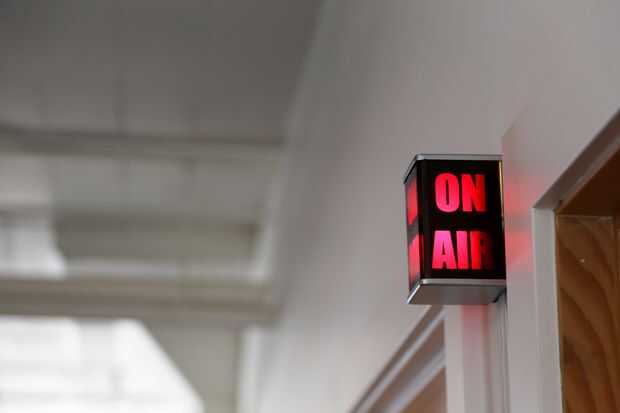

En este Instructable, vamos a construir una toma moderna en una pieza icónica de equipos de estudio: una luz de advertencia en el aire inteligente que responde al sistema de reserva de habitación de Robin.
Este proyecto comenzó como una práctica solución para nuestra necesidad ocasional de tranquilidad en una ocupada oficina de creativos durante la grabación de podcast de Descorchados Studio, Con intenciónde. Para leer la historia entera y saber más sobre estudios de Descorchados, echa un vistazo a nuestro blog post.
Partes y piezas
- Luz de advertencia de studio 3 lados Sandies 343-110
- Frambuesa Pi 2B
- USB A micro cable B y USB fuente de alimentación
- 8 GB + tarjeta SD
- Teclado USB
- Monitor y cable HDMI
- Adaptador USB Mini WiFi Realtek 8188CU
- Fuente de alimentación de 12V que puede entregar por lo menos 1.25A. Hemos reciclado un viejo ladrillo de la energía del ordenador portátil que puede entregar 12V/5A.
- Junta de expansión Pimoroni ExplorerHat Pro
- Conjunto de la lámpara de 12V G4 26 LED
- Murata 78SRH-5/2-C DC-DC converter
- 2 x 2N2222A/PN2222A NPN transistores, paquete de la a-92
- 2 x 10K resistencias (con plomo)
- Cables de protoboard surtidos
- 4 tornillos, tuercas y separadores de la x Delrin
Montaje inicial
- Conecte la Junta de expansión de ExplorerHat el RaspberryPi
- Conecte un teclado USB en cualquiera de los puertos USB
- Enchufe el cable HDMI en el RPi y conectar un monitor
- Inserte el USB WiFi dongle en cualquier puerto USB disponible
En este punto, no enciende el tablero. Para los primeros pasos de par de este Instructable, vas poder RaspberryPi de la fuente de alimentación USB y cable, conectado a J1 (señalado "PWR"). Después de que la Junta está arrancando y configurado, vamos a mod que escurr el ladrillo de la energía de 12V.
