Paso 3: La base de la hélice y el marco
Vuelta el tablero. Utilizando una regla, encontrar el centro exacto de la Junta. La forma más sencilla de hacer esto es a medida de esquina a esquina. Donde las dos líneas se cruzan es el centro del tablero. Perfore un agujero de 8/32 a través de la Junta.

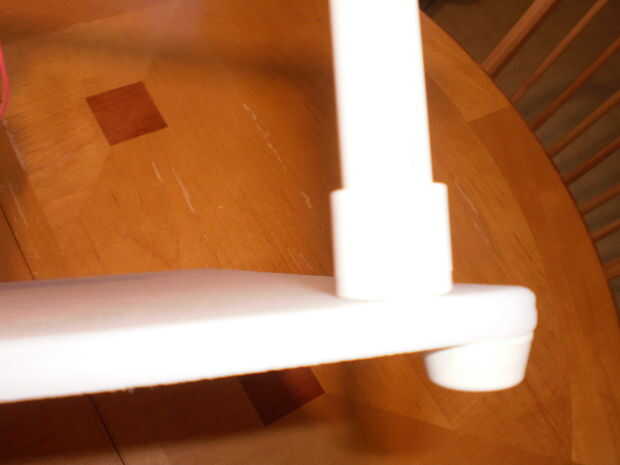

Eligió dos esquinas diagonales opuestas. Dentro de los de goma pies en cada esquina perforación un orificio de 8/32 a través de la Junta. Tomar 1/2 casquillos de la pipa de PVC plana cabeza. Perforar un 8/32 en el centro de la tapa (el centro es a menudo indicado por un pequeño punto del proceso del bastidor). Poner un 1 pulgada tornillo 8/32 largo hacia arriba a través de cada agujero en una tabla de cortar. Empuje los pernos a través de los orificios en las tapas. El extremo abierto de la tapa debe quedar hacia arriba. Coloque una tuerca de 8/32 en cada tornillo y apriete. No sobre apriete y crack el PVC.

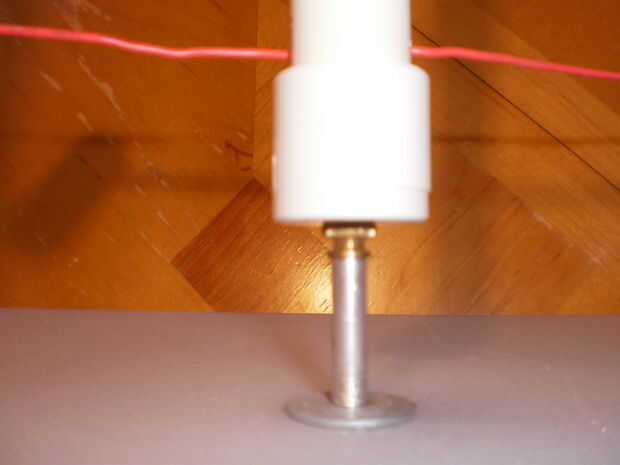

Ponga un tornillo de latón de 8/32 de 1 pulgada a través del agujero en el centro de la tabla de cortar, apuntando hacia arriba. Colóquese una arandela en el perno y el tornillo espaciador de aluminio rosca de una pulgada de largo. Apretar los dedos.

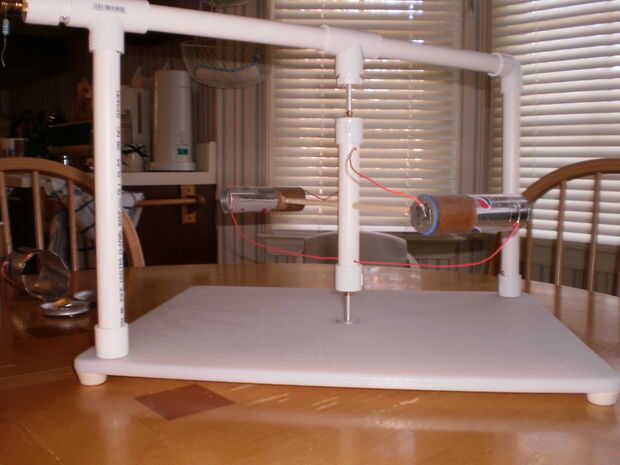

Cortar dos piezas de 1/2 pulgadas PVC 9.5 pulgadas de largo. Insertar en los casquillos de la pipa con un movimiento de torsión. No utilizar cemento de PVC. A continuación tome el codo de 90 grados y dos T juntas. Corte dos pedazos de tubería de 1/2 pulgada, cada 8 pulgadas de largo. Ponga el codo en una, una T en el medio y la otra T en el otro extremo. Tome su clavija de PVC de 1/2 y perfore un orificio de 8/32 en el centro del enchufe. Inserte un perno de 1 pulgada 8/32 de latón hacia abajo a través de la tapa.

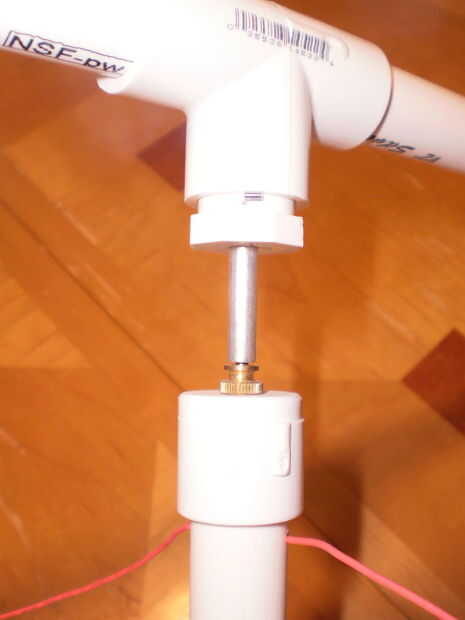

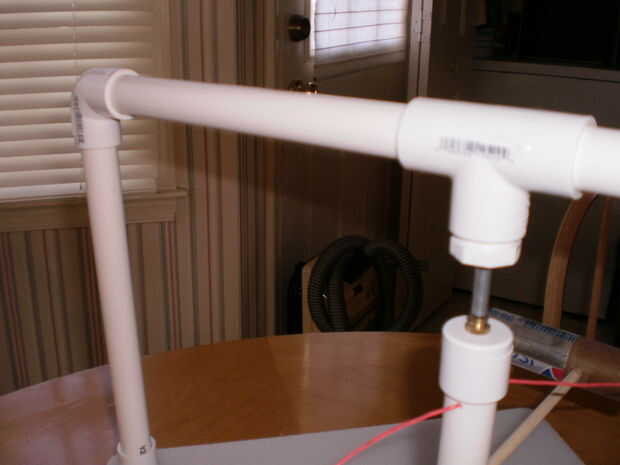

Corte de aproximadamente 15 pulgadas de cable de campana calibre hebra 22. Pele aproximadamente una pulgada de aislamiento de cada extremo. Envuelva un extremo firmemente alrededor del perno dentro del enchufe. Añada una arandela en la parte exterior de la tapa, luego enroscar el otro espaciador de aluminio. El cable debe sujetarse firmemente al perno en este punto. Alimente el alambre a través del tubo de PVC hacia la segunda articulación de T. Inserte el enchufe con las piezas de metal en el centro T conjunta. Presione hasta que encaje firmemente.

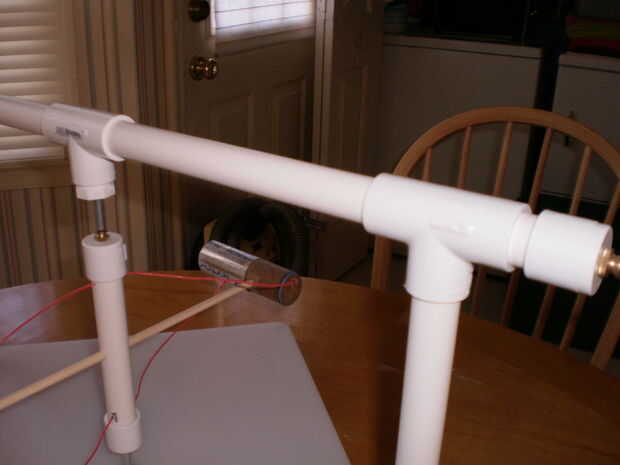

A la T exterior conjunta cabe una longitud corta (alrededor de 1,25 pulgadas) de tubería de PVC de 1/2. Conseguir un casquillo de la pipa plana de 1/2 de pulgada y perforar el centro de otro tornillo 8/32. Enrosque una tuerca estriada de 8/32 en los pernos de 8/32 de latón de 1,5 pulgadas. Poner el tornillo 8/32 en el orificio de la tapa desde el exterior. Envuelva el extremo pelado del alambre 22 calibre campana alrededor del perno. Coloque una tuerca de 8/32 y apriete la tuerca y el tornillo moleteado, dejando aproximadamente una pulgada del tornillo que sobresale de la tapa.
(La eficiencia de la hélice se puede aumentar mediante el uso de mejor aislamiento, alto voltaje clasificado alambre para conectar el electrodo superior para la conexión del eje superior. ¿Dónde puede conseguir alambre de alto voltaje? Rescatarlo de antiguos hornos de microondas--eso es lo que hago).
Apartar el marco y la parte superior de la tubería y proceder al siguiente paso.
