Concepto de pista continua orientable (5 / 7 paso)

Paso 5: Guías y sistema de suspensión

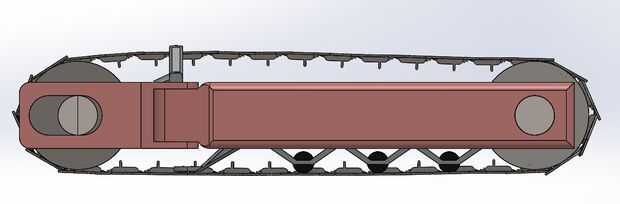

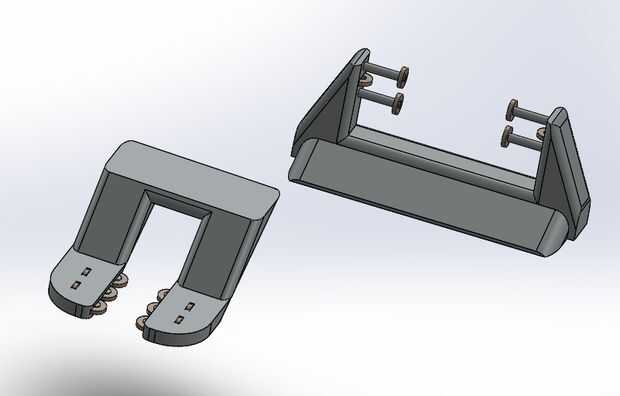

El objetivo principal de las guías son asegurar que la pista se dobla donde usted lo desea, cómo lo desea. El diseño de las guías son muy sencillos, básicamente es algo que tiene un par de rodillos que restringen el movimiento de pistas en ciertas direcciones (traslacionales y rotacionales)

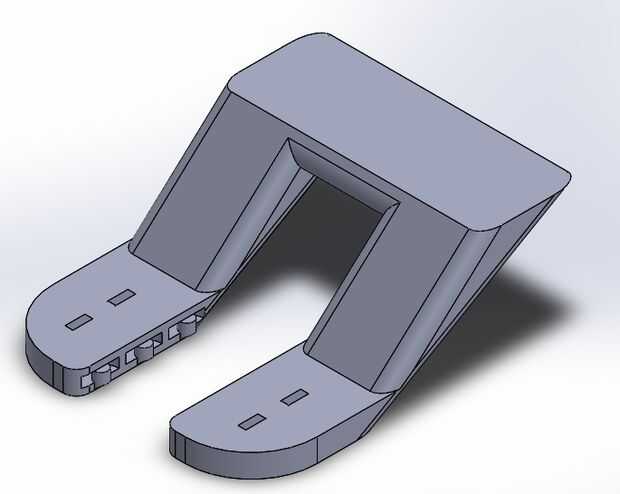

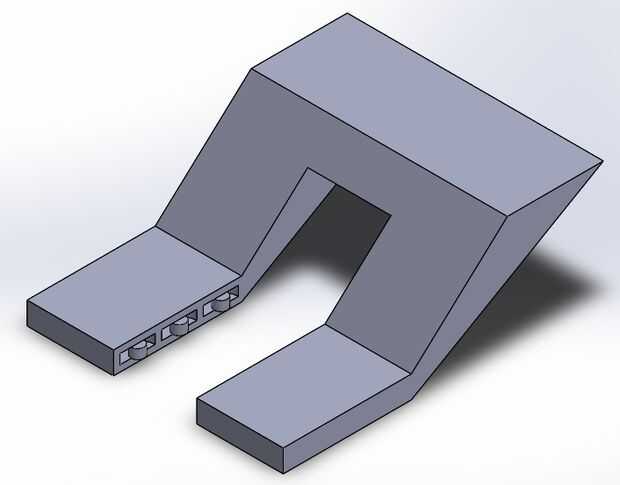

Para la guía superior, principalmente desea que la pista de la curva en el pivote, esto es porque permite la huella más pequeña y no permitiría que la pista "cortar en" cuerpo del vehículo cuando la dirección, esto también asegura que las pistas de enganchar las ruedas recto y serían menos probables que caiga. Una de las simulaciones que realiza sin las guías realmente vio las pistas volando.

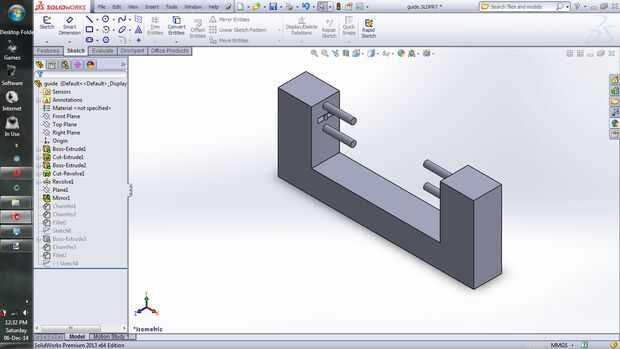

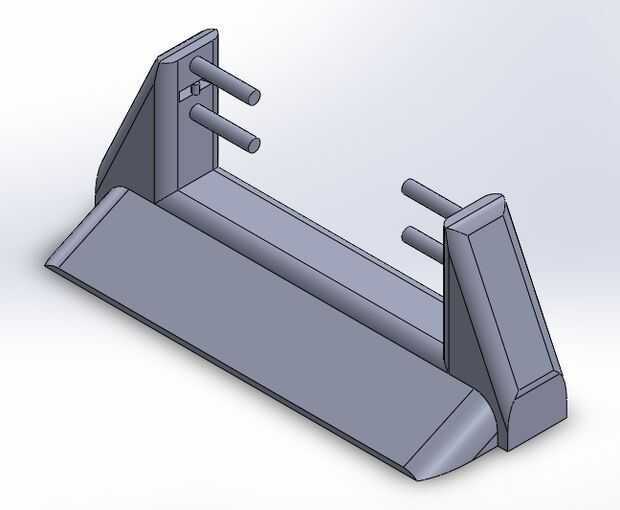

Para la guía inferior, tener la pista de la curva en el pivote debe permitir el mejor posible dirección a costa de algunos daños de tierra pero puedo ser malo ya que es una deducción basada en la intuición. Usted puede y quizá deben se varias instancias de la guía inferior modificado para dar cabida a muelles de suspensión y amortiguadores. La guía inferior puede también usarse para "moldear" la pista en una curva suave en lugar de una curva abrupta.

Los rodillos son básicamente donuts, sus solo 2 círculos concéntricos extruidos.
